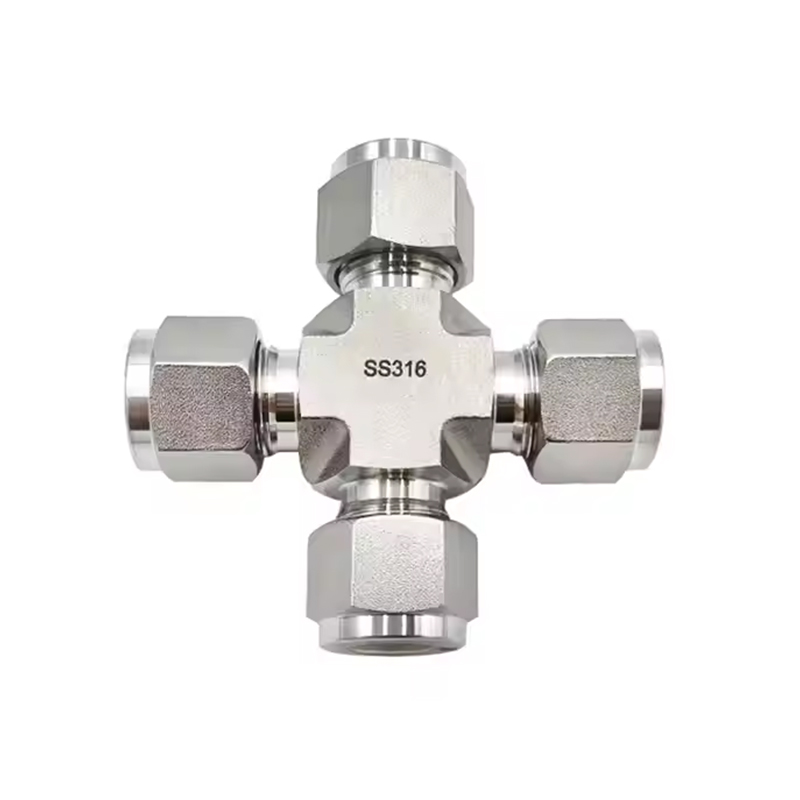

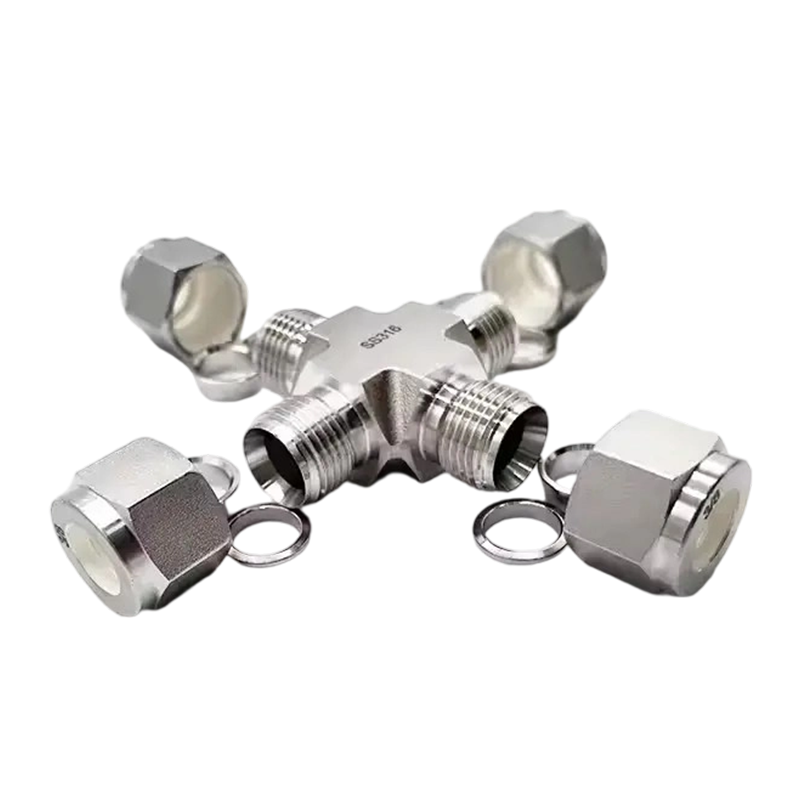

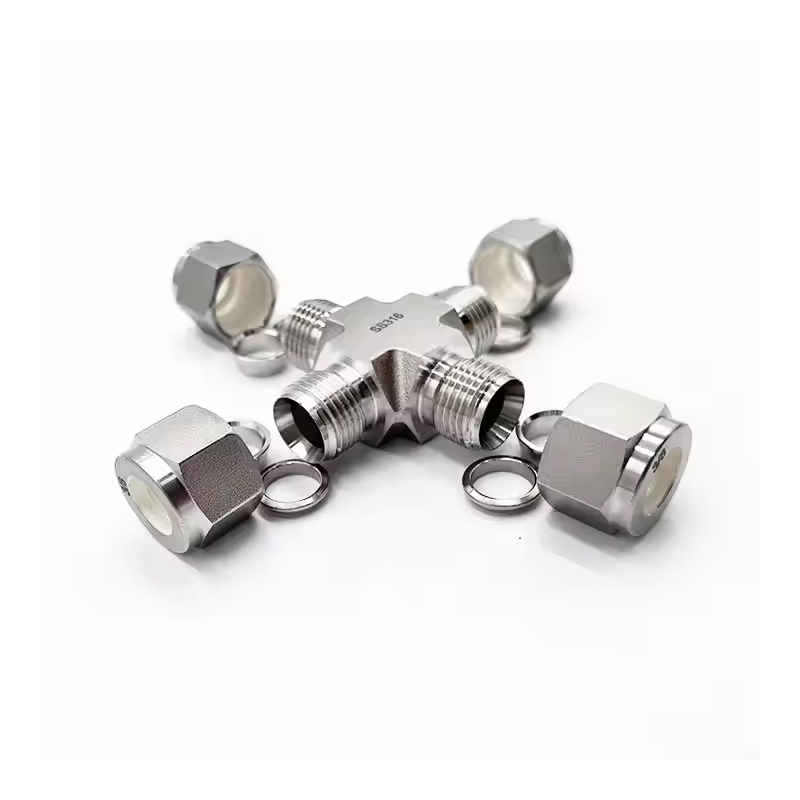

Nerezové tvarovky pro křížové kompresní trubky

Nerezová tvarovka Cross Union Compression Tube Fitting je vysoce výkonná potrubní tvarovka vyrobená technologií přesného kování. Je určen pro náročné průmyslové potrubní systémy pro kapaliny, plyny, chemická média a další. Tato potrubní tvarovka má vynikající těsnicí výkon a odolnost vůči vysokému tlaku, vhodná pro různá drsná pracovní prostředí. Vyrábí se technologií kování, která dokáže účinně zvýšit pevnost, tvrdost a trvanlivost potrubních tvarovek. V porovnání s procesem odlévání je vnitřní struktura kovaných tvarovek hustší a může lépe odolávat vlivu vnějších faktorů, jako jsou mechanické rázy, vibrace, únava atd. Křížová konstrukce tvarovky umožňuje vytvoření více spojovacích bodů v potrubním systému. Potrubní tvarovka ve tvaru kříže může realizovat distribuci kapaliny ve více směrech, zjednodušit uspořádání potrubí, snížit počet potrubních tvarovek, čímž šetří místo a snižuje náklady.

Kontaktujte nás

PŘEDCHOZÍ: Nerezové kování s dvojitými objímkami DALŠÍ: Žádný další článek

Popis
Parametr

Popis

Technika: Kované

Typ: Kříž

Místo původu: Jiangsu, Čína (pevninská část)

Značka: SAM-LOK

Připojení: dvojitá objímka

Kód hlavy: Hexagon

Velikost vnějšího průměru: 1/16''-1'', 3mm-25mm

Pracovní tlak: až 6000 psi

Médium: voda, olej, plyn, kyselina, zásada a tak dále

Speciální úprava: úprava tvrdosti ferule

Ošetření ořechů: osázené stříbrem

Zpracování trubek: plně žíhané

Vnitřní kužel: zpracování zrcadlovým leštěním

Pracovní teplota: -20 až 200 stupňů Celsia

Parametr

T-Tube O.D. (v.)	Základní objednávání Číslo	Rozměr, in. (mm)
T-Tube O.D. (v.)	Základní objednávání Číslo	L	C	D	F	E
1/8	-UC-FT2	0,88 (22,4)	0,50 (12,7)	0,44 (11,1)	0,37 (9,5)	0,09 (2,3)
3/16	-UC-FT3	0,96 (24,4)	0,54 (13,7)	0,50 (12,7)	0,44 (11,1)	0,12 (3,0)
1/4	-UC-FT4	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
5/16	-UC-FT5	1,17 (29,7)	0,64 (16,2)	0,63 (15,9)	0,63 (15,9)	0,25 (6,4)
3/8	-UC-FT6	1,20 (30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (159)	0,28 (7,1)
1/2	-UC-FT8	1,42 (36,1)	0,90 (22,9)	0,69 (17,5)	0,81 (20,6)	0,41 (10,4)
5/8	-UCFT10	1,43 (36,3)	0,96 (24,4)	1,00 (25,4)	1,06 (27,0)	0,50 (12,7)
3/4	-UCFT12	1,57 (39,9)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UCFT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UC-FT16	1,93 (49,0)	1,23 (31,2)	1,50 (38,1)	1,37 (34,9)	0,88 (22,4)

T-Tube 0.D. (mm)	Základní Objednávka Číslo	Rozměr, mm (palce)
T-Tube 0.D. (mm)	Základní Objednávka Číslo	L	C	D	F	E
3	-UC-MT3	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UC-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UC-MT6	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)
8	-UC-MT8	29,9 (1,18)	16,2 (0,64)	16,0 (0,63)	15,9 (0,63)	6,4 (0,25)
10	-UC-MT10	33,5 (1,32)	17,2 (0,68)	19,0 (0,75)	20,6 (0,81)	7,9 (0,31)
12	-UC-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
16	-UC-MT16	3Z0 (1,46)	24,4 (0,96)	25,0 (098)	23,8 (0,94)	12,7 (0,50)
18	-UC-MT18	38,3 (1,51)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-UC-MT20	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UC-MT22	44,7 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UC-MT25	49,2 (1,94)	31,3 (1,23)	38,0 (1,50)	34,9 (1,37)	21,8 (0,86) $ $

Nantong Samson Precision Industry Co., Ltd.

S více než 13 lety zkušeností v oboru je Nantong Samson Čínský Nerezové tvarovky pro křížové kompresní trubky výrobce a Nerezové tvarovky pro křížové kompresní trubky továrna. Certifikováno ISO, s přísnou kontrolou kvality. Naše výjimečné služby a konkurenceschopné ceny nabízejí vynikající hodnotu.

Naše výrobky jsou vyváženy do Evropy, Severní Ameriky, Jižní Ameriky, Austrálie, Ruska, Středního východu a jihovýchodní Asie. Jsou oblíbené u velkoobchodníků, maloobchodníků, poskytovatelů služeb a továren, čímž budujeme silná a trvalá partnerství založená na důvěře a kvalitě.
