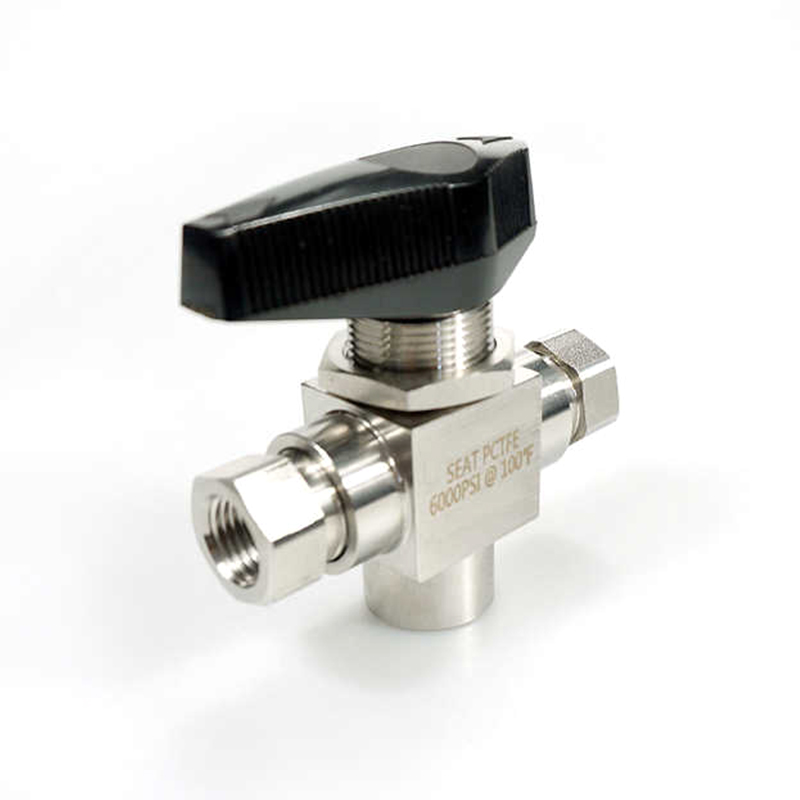

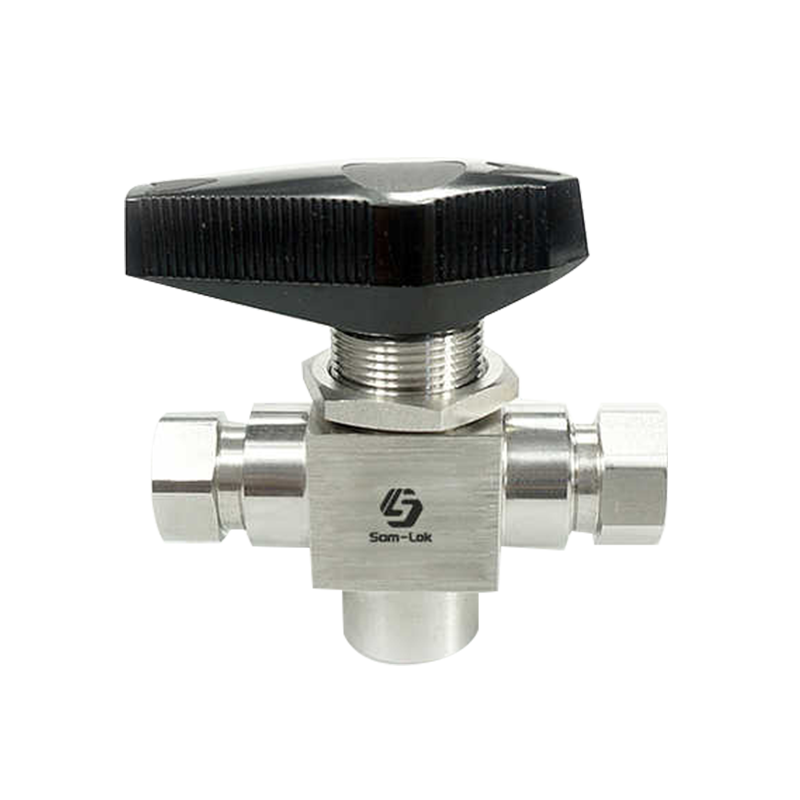

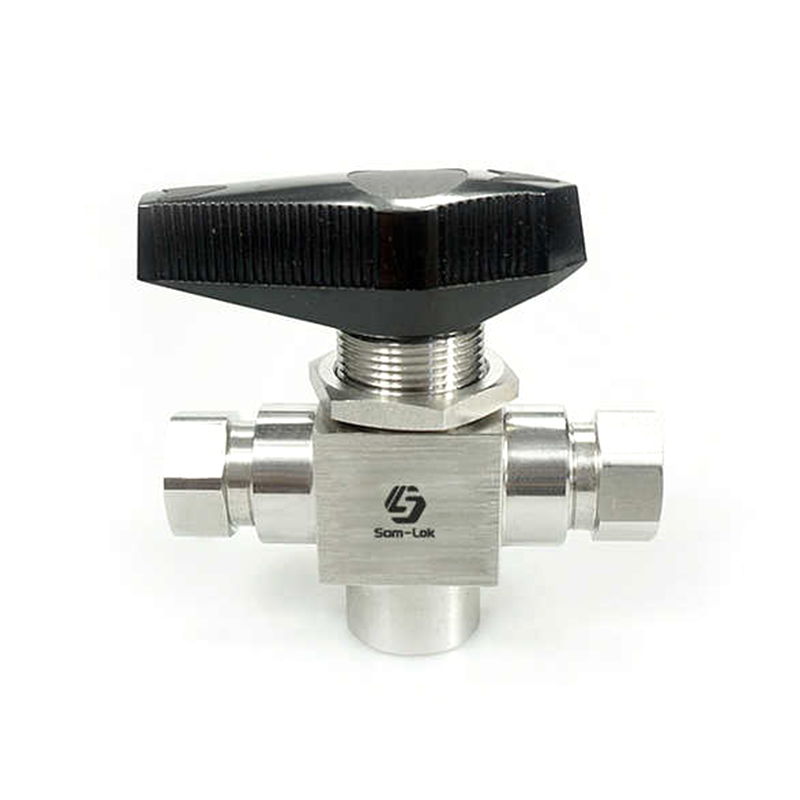

Hydraulický kulový ventil s vnitřním závitem z nerezové oceli

Nerezový hydraulický kulový ventil s vnitřním závitem je navržen tak, aby vydržel provozní tlak až 10 000 psig (413 bar). Je to jeden z mála ventilů na trhu, který vydrží tak vysoké tlaky. Je zvláště vhodný pro těžbu ropy a plynu, potrubní dopravu a vysokotlaké hydraulické systémy. V těchto aplikacích musí ventily nadále spolehlivě fungovat v prostředí s vysokým tlakem. Kulový ventil využívá pokročilou technologii těsnění a technologii přesného obrábění. Konstrukce odpruženého sedlového kroužku tohoto kulového ventilu může účinně kompenzovat opotřebení způsobené dlouhodobým používáním. V průběhu času se může těsnicí sedlo kulového ventilu opotřebovat v důsledku nepřetržitého vysokotlakého a vysokoteplotního provozu, což ovlivňuje těsnicí účinek. Tato konstrukce zajišťuje, že kulový ventil může udržovat konstantní tlak, i když je kroužek sedla opotřebovaný.

Kontaktujte nás

PREV: Kulový kohout kovaný z nerezové oceli DALŠÍ: Žádný další článek

Popište
Parametr

Popište

●Provozní tlak až: 10 000 psig (413 bar)
●Provozní teplota: -65 až 450 °F (-54 až 232 °C)
●Odpružené sedadlo pro kompenzaci opotřebení
●Vysoký tlak a nízký tlak mají dobrý těsnicí výkon
●Spodní zatížení představce zabraňuje vyrážení představce
●Nízký provozní točivý moment, dlouhá životnost
● Robustní rukojeť pro indikaci směru proudění
● K dispozici jsou ruční, elektrické nebo pneumatické pohony
● Pouze spodní vstup na tričko

Parametr

Základní objednávání Číslo	Připojení Typ a velikost	Otvor v. (mm)	CV	Rozměr, v. (mm)
Základní objednávání Číslo	Připojení Typ a velikost	Otvor v. (mm)	CV	A	B	C	D	E	F
-TB-FN2-5-3W	1/8 Žena NPT	0.19 (4.8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FN4-5-3W	1/4 Žena NPT	0.19 (4.8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FN6-7-3W	3/8 Žena NPT	0.19 (4.8)	0.75	3.93 (99,8)	1.97 (49,9)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FN8-9-3W	1/2 ženského NPT	0.19 (4.8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

Základní Objednávání Číslo	Připojení Typ a Velikost			Otvor in. (mm)	CV	Rozměr, v. (mm)
Základní Objednávání Číslo	Připojení Typ a Velikost			Otvor in. (mm)	CV	A	B	C	D	E	F
-TBH-FN2-5-3W	1/8	Žena	NPT	0.19 (4.8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FN4-5-3W	1/4	Žena	NPT	0.19 (4.8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FN8-9-3W	1/2	Žena	NPT	0.19 (4.8)	0.75	4.2 5 (108)	2.13 (54,0)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
