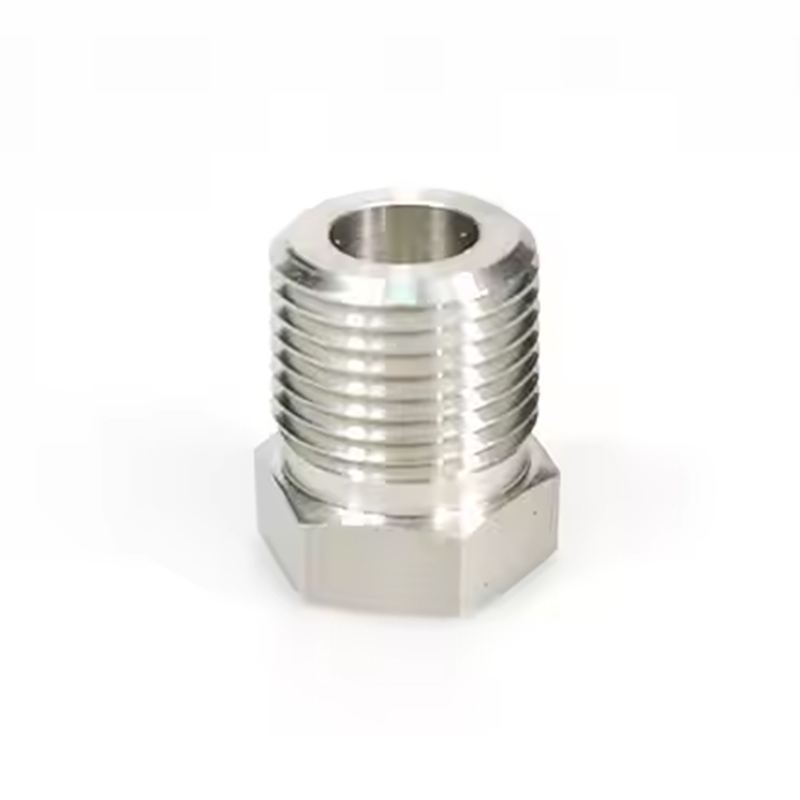

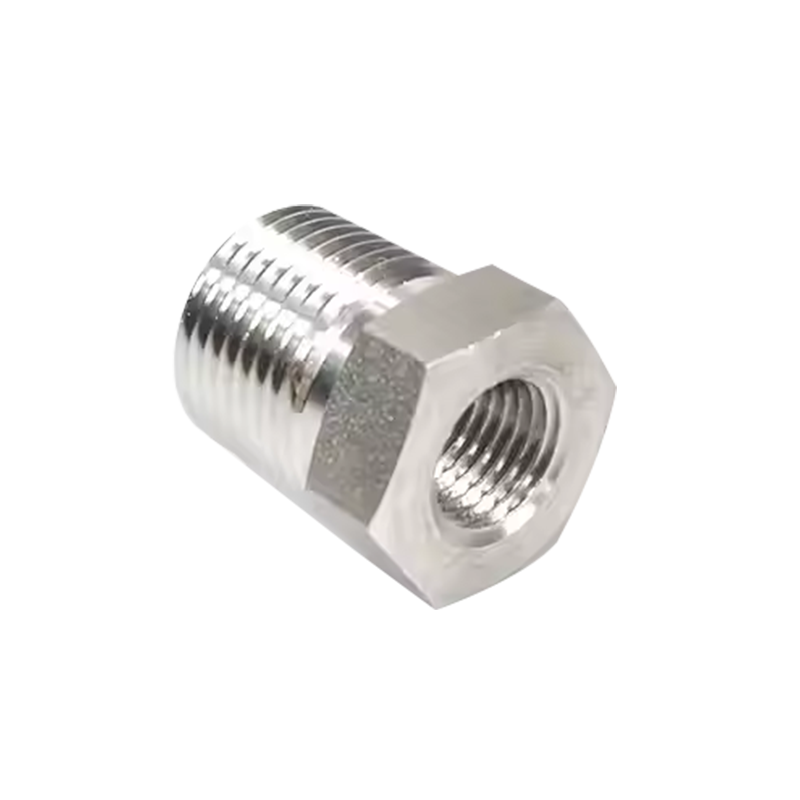

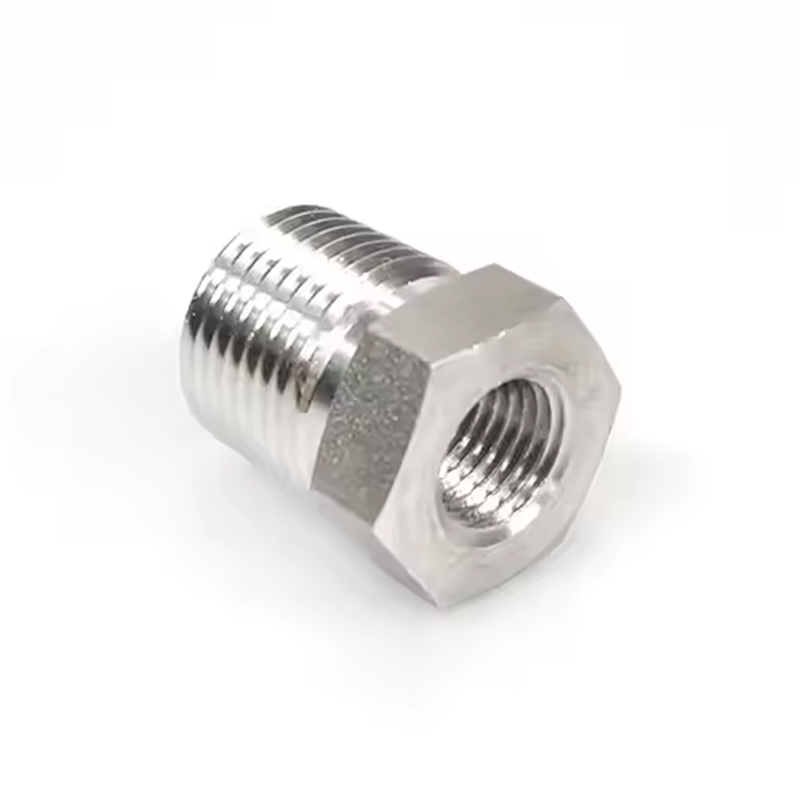

Šestihranné pouzdro z nerezové oceli

Šestihranné pouzdro z nerezové oceli je konektor široce používaný v průmyslových potrubních systémech. Často se používá pro připojení potrubí různých velikostí. Šestihranný design usnadňuje instalaci a demontáž, poskytuje kompaktní způsob připojení a odolá vysokému tlaku. Tento konektor je široce používán v ropném, chemickém, potravinářském průmyslu, stavbě lodí a dalších průmyslových odvětvích. Tento konektor se vyrábí kovacím procesem, při kterém se kov zahřeje na vhodnou teplotu a aplikuje se vysoký tlak, aby tekl a tvaroval se a nakonec vytvořil požadovaný produkt. Kování nejen zajišťuje, že výrobek má dobré mechanické vlastnosti, ale také snižuje vady, jako jsou póry a praskliny, které se mohou objevit během procesu odlévání. Jeho specifikace velikosti se pohybují od 1/8 palce do 1 1/2 palce a pokrývají různé běžné požadavky na připojení potrubí. Podle vnitřního průměru potrubí a požadavků na připojení si zákazníci mohou vybrat vhodnou velikost pro instalaci.

Kontaktujte nás

PREV: Šestihranná zástrčka z nerezové oceli DALŠÍ: Žádný další článek

Popište
Parametr

Popište

Materiál: Nerezová ocel

Technika: Kované

Zákazník: K dispozici

Médium: olej, voda atd.

Velikost: 1/8-1 1/2 palce

Místo původu: Jiangsu, Čína (pevninská část)

Připojení: vnější závit

Kód hlavy: Kulatý

Aplikace: Obecné

Logo: K dispozici je jakékoli logo

Parametr

Vnitřní závity NPT na samice NPT
P-NPT Velikost	Px-NPT Velikost	Základní objednávání Číslo	Rozměr, v (mm)					Pracovní tlak psig (bar)
P-NPT Velikost	Px-NPT Velikost	Základní objednávání Číslo	L	F (hexadecimální)	B	Bx	E	316SS, ocel	Mosaz
1/8	1/16	-TRB-MN2-FN1	1,03 (26,2)	0,44 (11,1)	0,38 (9,7)	0,39 (9,9)	0,19 (4,8)	6500(447)	3200 (220)
1/4	1/16	-TRB-MN4-FN1	0,86 (21,8)	0,56 (14,3)	0,56 (14,2)	0,39 (9,9)	0,19 (4,8)	8000 (551)	4000 (275)
1/4	1/8	-TRB-MN4-FN2	1,06 (26,9)	0,56 (14,3)	0,56 (14,2)	0,41 (10,4)	0,28 (7,1)	6500(447)	3300(227)
3/8	1/16	-TRB-MN6-FN1	086 (21.8)	0,69 (17,5)	056 (14.2)	0,39 (9,9)	0,19 (4,8)	13300(971)	6600(454)
3/8	1/8	TRB-MN6-FN2	086 (21.8)	0,69 (17,5)	056 (14.2)	041 (10.4)	0,34 (8,6)	9200(633)	4700(323)
3/8	1/4	-TRB-MN6-FN4	1,19 (30,2)	0,75 (19,1)	0,56 (14,2)	0,59 (15,0)	0,38 (9,6)	6600(454)	3300(227)
1/2	1/8	-TRB-MN8-FN2	1,08 (27,4)	0,87 (22,2)	0,75 (19,1)	0,41 (10,4)	0,34 (8,6)	12200(840)	6200(427)
1/2	1/4	-TRB-MN8-FN4	1,08 (27,4)	0,87 (22,2)	0,75 (19,1)	0,59 (15,0)	0,45 (11,4)	8300 (571)	4400 (303)
1/2	3/8	-TRB-MN8-FN6	1,41 (35,8)	0,87 (22,2)	0,75 (19,1)	0,59 (15,0)	0,47 (11,9)	5300(365)	2600(179)
3/4	1/8	-TRB-MN12-FN2	1,08 (27,4)	1,06 (27,0)	0,75 (19,1)	0,41 (10,4)	0,28 (7,1)	20 000 (1378)	10 000 (689)
3/4	1/4	-TRB-MN12-FN4	1,08 (27,4)	1,06 (27,0)	0,75 (19,1)	0,59 (15,0)	0,45 (11,4)	12 000 (826)	6000 (410)
3/4	3/8	-TRB-MN12-FN6	1,08 (27,4)	1,06 (27,0)	0,75 (19,1)	0,59 (15,0)	0,59 (15,0)	8200(564)	4300 (296)
3/4	1/2	-TRB-MN12-FN8	1,63 (41,4)	1,06 (27,0)	0,75 (19,1)	0,78 (19,8)	0,62 (15,7)	4900(337)	2400(165)
1	1/8	-TRB-MN16-FN2	1,36 (34,5)	1,37 (34,9)	0,94 (23,9)	0,41 (10,4)	0,28 (7,1)	20 000 (1378)	10 000 (689)
1	1/4	-TRB-MN16-FN4	1,37 (34,8)	1,37 (34,9)	0,94 (23,9)	0,59 (15,0)	0,45 (11,4)	14500(999)	7400 (509)
1	3/8	-TRB-MN16-FN6	1,37 (34,8)	1,37 (34,9)	0,94 (23,9)	059 (15,0)	0,59 (15,0)	11600(799)	5900(406)
1	1/2	-TRB-MN16-FN8	1,37 (34,8)	1,37 (34,9)	0,94 (23,9)	0,78 (19,8)	0,73 (18,5)	8600 (592)	4300 (296)
1	3/4	-TRB-MN16-FN12	1,85 (47,0)	1,37 (34,9)	0,94 (23,9)	0,81 (20,6)	0,88 (22,4)	5300(365)	2600(179)
11/4	3/4	-TRB-MN20-FN12	1,47 (37,3)	1,75 (44,5)	0,94 (23,9)	081 (20.6)	0,88 (22,4)	7800 (537)	3900(268)
11/4	1	-TRB-MN20-FN16	1,47 (37,3)	1,75 (44,5)	0,94 (23,9)	1,00 (25,4)	0,88 (22,4)	3500 (241)	1750(120)
11/2	1	-TRB-MN24-FN16	1,58 (40,1)	2,00 (50,8)	1,03 (26,2)	1,00 (25,4)	0,88 (22,4)	6600(454)	3300(227)
11/2	11/4	TRB-MN24-FN20	2,20 (56,0)	2,13 (54,0)	1,03 (26,2)	1,00 (25,4)	1,34 (34,0)	5000 (344)	2 500 (172) $ $
