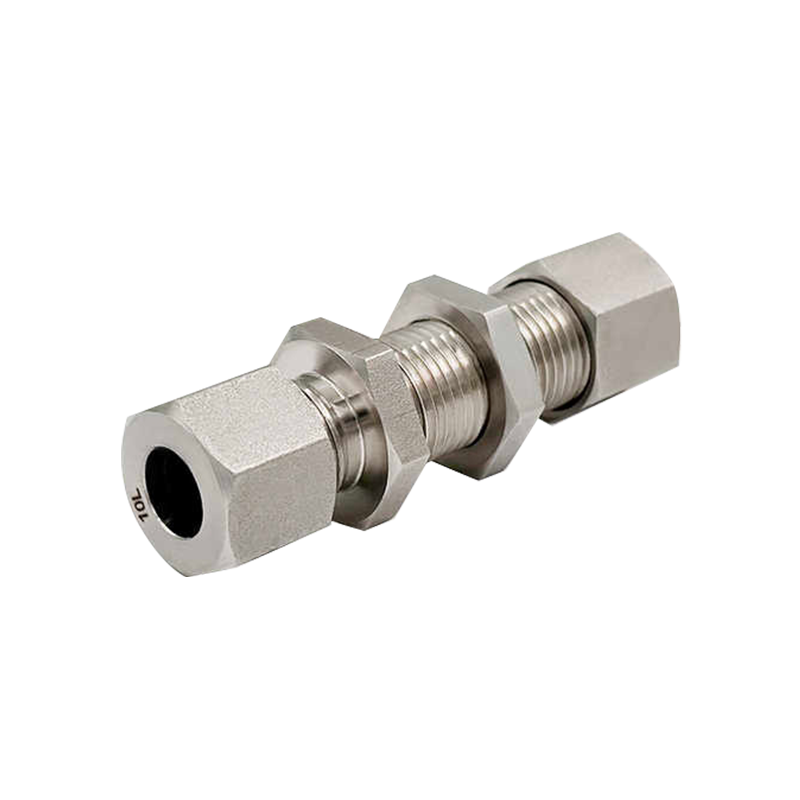

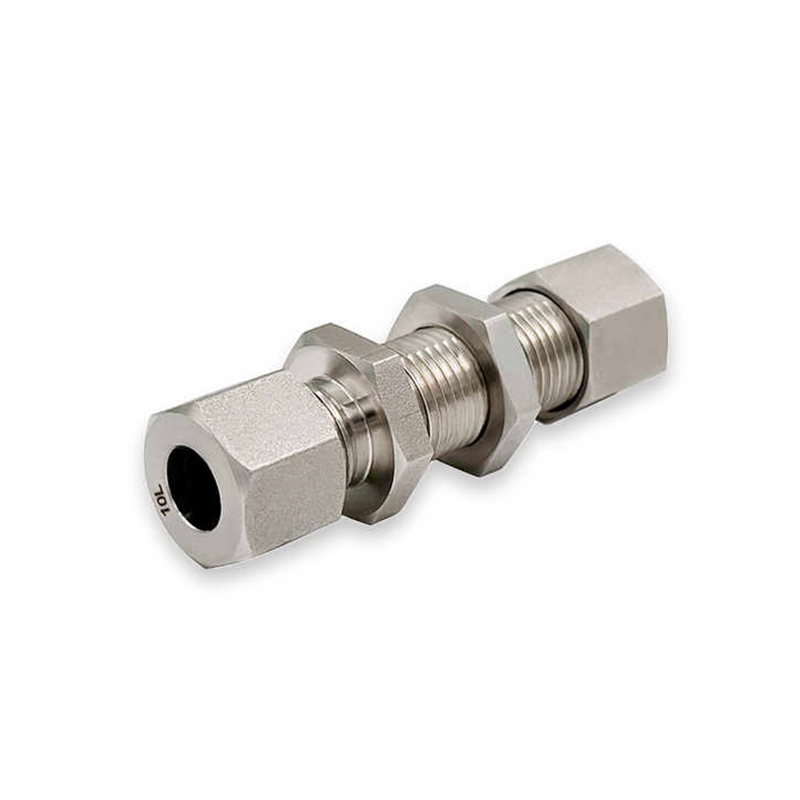

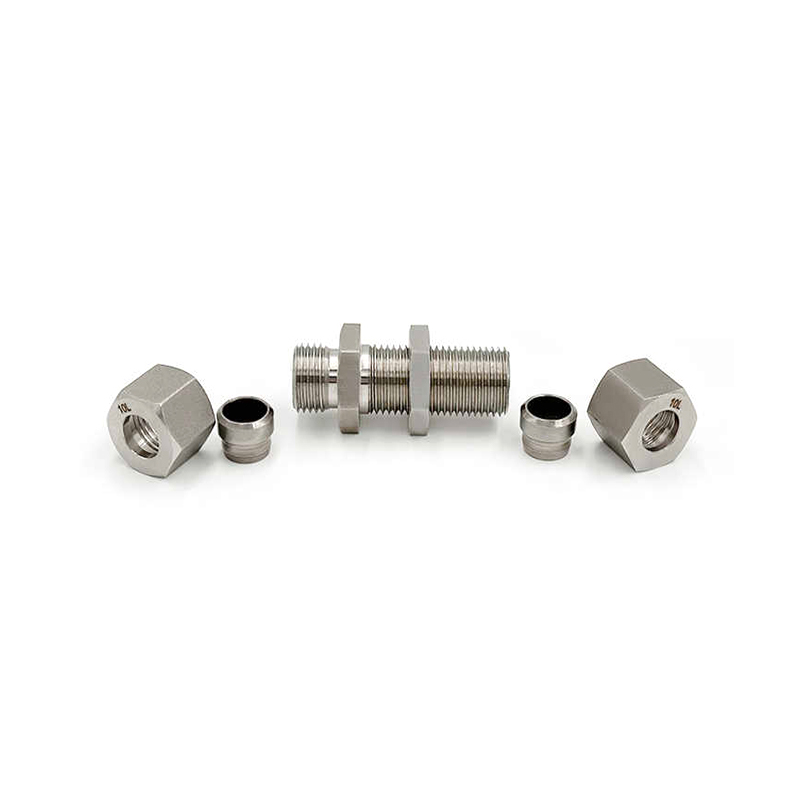

Hydraulická spojka přepážky z nerezové oceli

Hlavní funkcí spojky hydraulické přepážky z nerezové oceli je spojení hydraulického potrubí se skříní stroje nebo stěnou nádoby a poskytuje stabilní a bezpečný kanál pro přenos kapaliny. Zajišťuje stabilní spojení a účinně zabraňuje úniku pod vysokým tlakem skrz vnitřní závitovou strukturu, vylepšenou konstrukci kovové stěny a těsnící systém. Tento spoj má dvoucestnou těsnící konstrukci a dva konce spoje jsou dvojitě utěsněny O-kroužky, aby bylo zajištěno, že nedochází k úniku kapaliny, když prochází spojem stěny. Spojovací struktura je také navržena s vylepšenou strukturou závitu nebo svorky, která může nejen zajistit spolehlivost těsnění, ale také zajistit, že se neuvolní při vibracích nebo vnější síle. Je také vybaven blokovacím zařízením proti uvolnění, které používá dvojité pojistné matice, kulaté pojistné kolíky, pojistné kroužky a další opatření proti uvolnění, aby bylo zajištěno, že spojení je vždy stabilní.

Kontaktujte nás

PREV: Hydraulický otočný konektor z nerezové oceli s O-kroužkem DALŠÍ: Žádný další článek

Popište
Parametr

Popište

Materiál: Nerezová ocel

Technika: Kované

Typ: Union

Místo původu: Jiangsu, Čína (pevninská část)

Připojení: Jedna objímka

Parametr

SV Část ne.	série Práce Tlak (bar/psi)	Trubice o.d.	M	l1	12	L1	L2	S1	S2	S3
-SV06L	Llight 315 bar 4560 psi	6	M12x1,5	7	27	22	42	17	14	17
-SV08L		8	M14x1,5	8	27	23	42	19	17	19
-SV10L		10	M16×1,5	10	28	25	43	22	19	22
-SV12L		12	M18×1,5	10	29	25	44	24	22	24
-SV15L		15	M22x1,5	12	31	27	46	27	27	30
-SV18L		18	M26×1,5	13.5	32.5	30	49	32	32	36
-SV22L	160 bar 2320 psi	22	M30x2	16.5	34.5	33	51	36	36	41
-SV28L		28	M36x2	18.5	35.5	35	52	41	41	46
-SV35L		35	M45x2	18.5	36.5	40	58	50	50	55
-SV42L		42	M52 x 2 $ $	19	36	42	59	60	60	65
-SV06S	S těžký 630 bar 9130 psi	6	M14x1,5	12	29	27	44	19	17	19
-SV08S		8	M16×1,5	13	29	28	44	22	19	22
-SV10S		10	M18×1,5	14.5	29.5	31	46	24	22	24
-SV12S		12	M20x1,5	14.5	30.5	31	47	27	24	27
-SV14S		14	M22x1,5	17	32	35	50	30	27	30
-SV16S	400 bar 5800 psi	16	M24×1,5	16.5	31.5	35	50	32	30	32
-SV20S		20	M30x2	17.5	33.5	39	55	41	36	41
-SV25S		25	M36x2	20	35	44	59	46	46	46
-SV30S		30	M42x2	21.5	37.5	48	64	50	50	50
-SV38S	315 bar 4560 psi	38	M52 x 2 $ $	22	37	53	68	65	60	65
