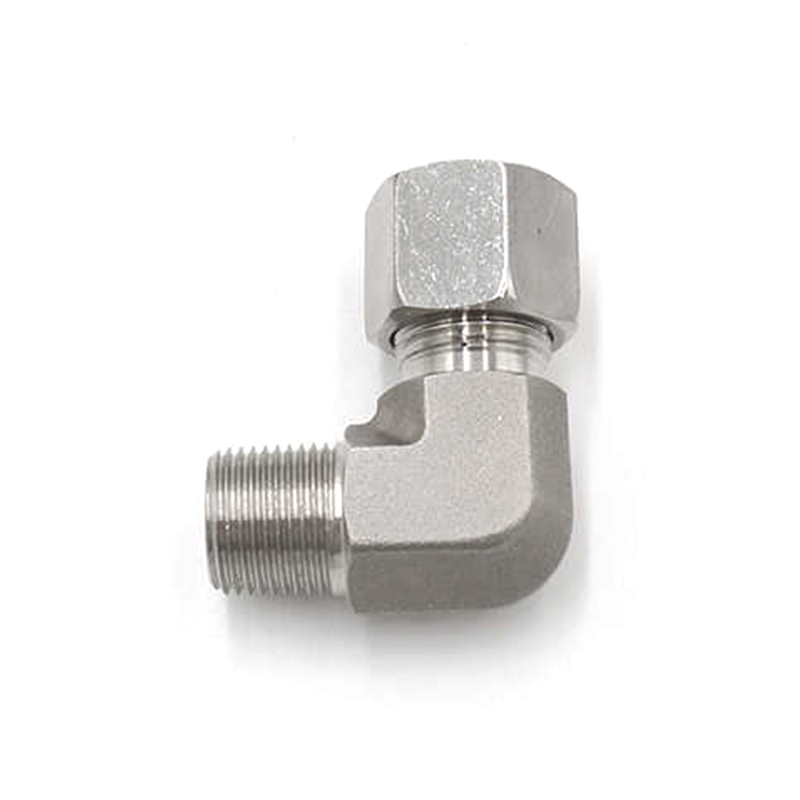

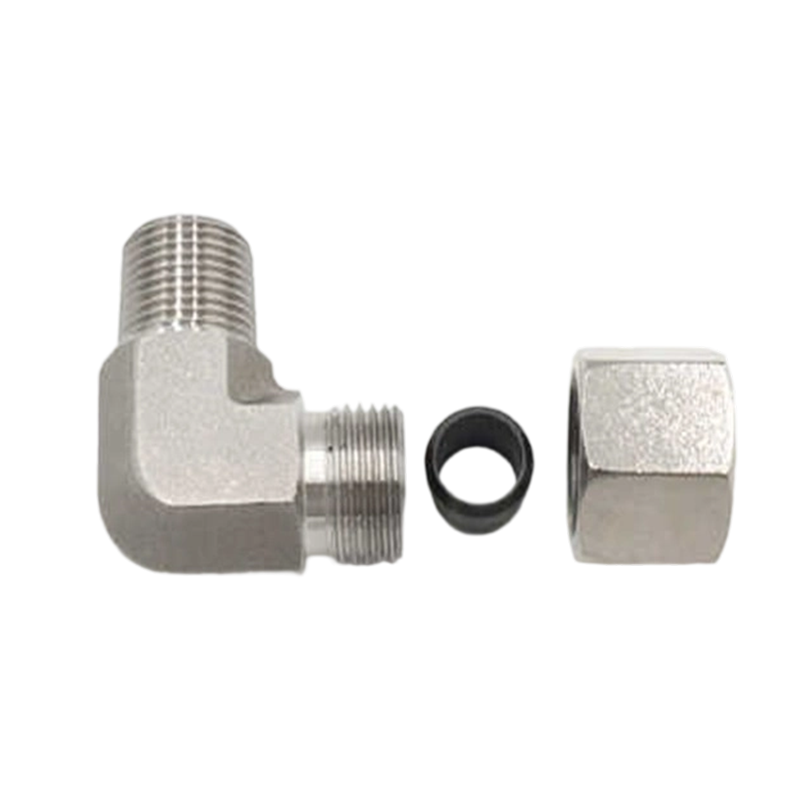

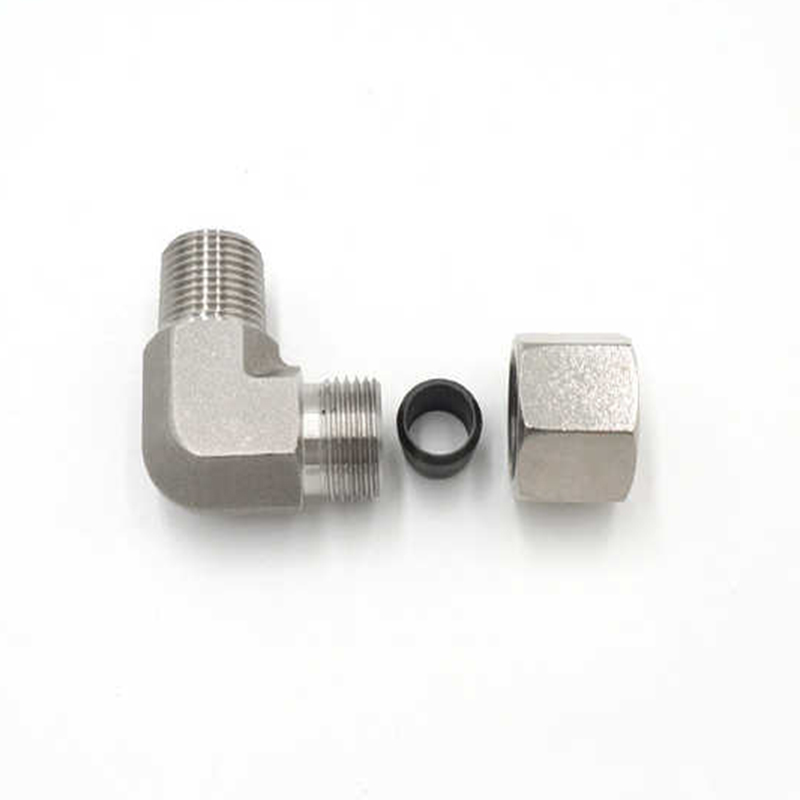

Hydraulický konektor vnějšího kolena z nerezové oceli

Hydraulický konektor vnějšího kolena z nerezové oceli má vnější koleno, které mu umožňuje hrát roli otáčení v hydraulickém potrubí. Konstrukční úhel kolenové části lze optimalizovat podle konkrétních požadavků hydraulického systému tak, aby byl zajištěn plynulý průtok kapaliny kolenem a minimalizovaly se tlakové ztráty a turbulence kapaliny. Přijímá design jediné objímky, což je extrémně vyzrálá a spolehlivá metoda připojení. Struktura jedné objímky spojuje trubku a konektor a využívá těsnou upínací sílu k zajištění těsnění. Jediná objímka tvoří těsné utěsnění stlačením kontaktního povrchu trubky a konektoru, což může účinně zabránit úniku kapaliny. Je zvláště vhodný pro přenos vysokotlakých a korozivních kapalin. Ve srovnání s tradičním svařováním nebo jinými metodami mechanického připojení se metoda připojení s jednou objímkou snadno instaluje, šetří čas a úsilí a je vhodná pro hromadnou výrobu a rychlou instalaci. Díky stejnoměrnému rozložení tlaku na jeho kovovou kontaktní plochu může jediný konektor ferule odolat velkému napětí a vibracím a udržovat dlouhodobě stabilní provoz.

Kontaktujte nás

PŘEDCHOZÍ: Hydraulické šroubení z nerezové oceli DALŠÍ: Žádný další článek

Popis
Parametr

Popis

Materiál: Nerezová ocel

Technika: Kované

Typ: Union

Místo původu: Jiangsu, Čína (pevninská část)

Připojení: Single Ferrule

Typ závitu: G, NPT, M závit, R

Parametr

Mužský loket -WE-R
	WE-R Část NE.	série Práce Tlak (bar/psi)	Trubice o.d.	G Mužské BSPT vlákno	i	I2	I3	L2	S1	S2
	-WE04LLR	LL velmi lehký 100 bar 1450 ps	4	R1/8 soudek	9.5	11	17	21	11	10
	-WE06LLR		6	R1/8 soudek	9.5	9.5	17	21	11	12
	-WE08LLR		8	R1/8 soudek	9.5	12	20	23	12	14
	-WE10LLR		10	R1/4 kg	14	13	23	24	14	17
	-WE12LLR		12	R1/4 kg	14	13	23	25	17	19
	-WE06LR	L světlo 315 bar 4560 psi	6	R1/8 kg	8	12	20	27	12	14
	-WE08LR		8	R1/4 kg	12	14	26	29	14	17
	-WE10LR		10	R1/4 kg	12	15	27	30	17	19
	-WE12LR		12	R3/8 kg	12	17	28	32	19	22
	-WE15LR		15	R1/2 sud	14	21	34	36	19	27
	-WE18LR		18	R1/2 sud	17	24	36	40	24	32
	-WE06SR	S Těžký 400 bar 5800 psi	6	R1/4 kg	14	16	26	31	14	17
	-WE08SR		8	R1/4 kg	12	17	27	32	17	19
	-WE10S		10	R3/8 kg	12	18	28	34	19	22
	-WE12S		12	R3/8 kg	12	22	28	38	22	24
	-WE14S		14	R1/2 sud	14	22	32	30	19	27
	-WE16S		16	R1/2 sud	17	25	32	43	24	30

Mužský loket -WE-M
	WE-M Část č.	série Práce Tlak (bar/psi)	Trubice o.d.	G Mužská metrika vlákno	i	I2	I3	L2	S1	S2
	-WE04LLM	LL velmi lehký 100 bar 1450 psi	4	M8*1 soudek	9.5	11	17	21	11	10
	-WE06LLM		6	M10*1 soudek	9.5	9.5	17	21	11	12
	-WE08LLM		8	M10*1 soudek	9.5	12	20	23	12	14
	-WE06LM	L světlo 315 bar 4560 psi	6	M10*1 soudek	8	12	20	27	12	14
	-WE08LM		8	M12*1,5kg	12	14	26	29	14	17
	-WE10LM		10	M14*1,5kg	12	15	27	30	17	19
	-WE12LM		12	M16*1,5kg	12	17	28	32	19	22
	-WE15LM		15	M18*1,5kg	12	21	32	36	19	27
	-WE18LM		18	M22 * 1,5 kg	17	24	36	40	24	32
	-WE06SM	S Těžký 400 bar 5800 psi	6	M12*1,5kg	14	16	26	31	14	17
	-WE08SM		8	M14*1,5kg	12	17	27	32	17	19
	-WE10SM		10	M16*1,5kg	12	18	28	34	19	22
	-WE12SM		12	M18*1,5kg	12	22	28	38	22	24
	-WE14SM		14	M20 * 1,5 kg	14	22	32	40	19	27
	-WE16SM		16	M22 * 1,5 kg	17	25	32	43	24	30
