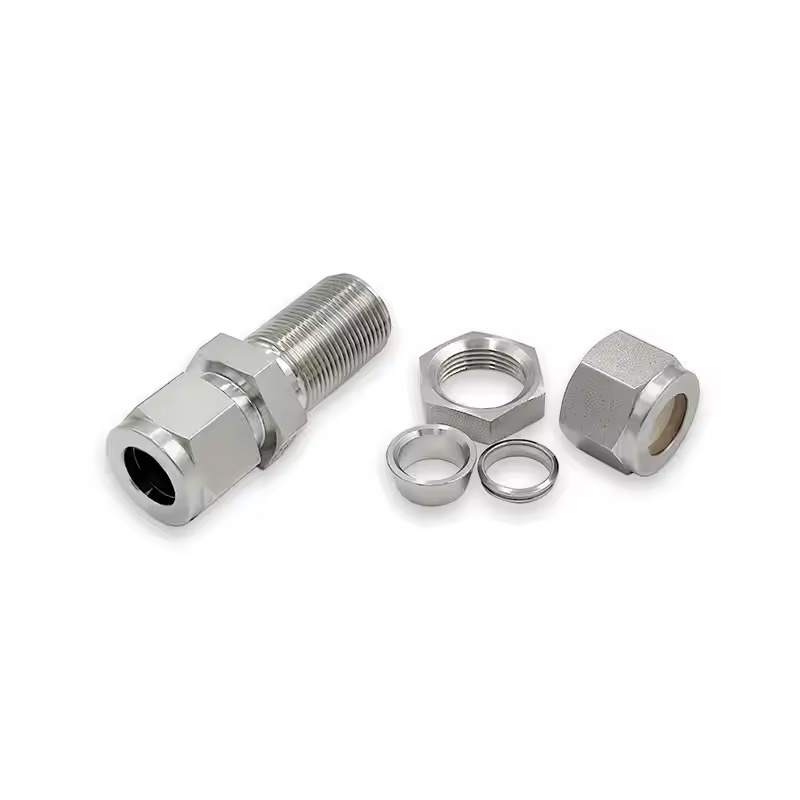

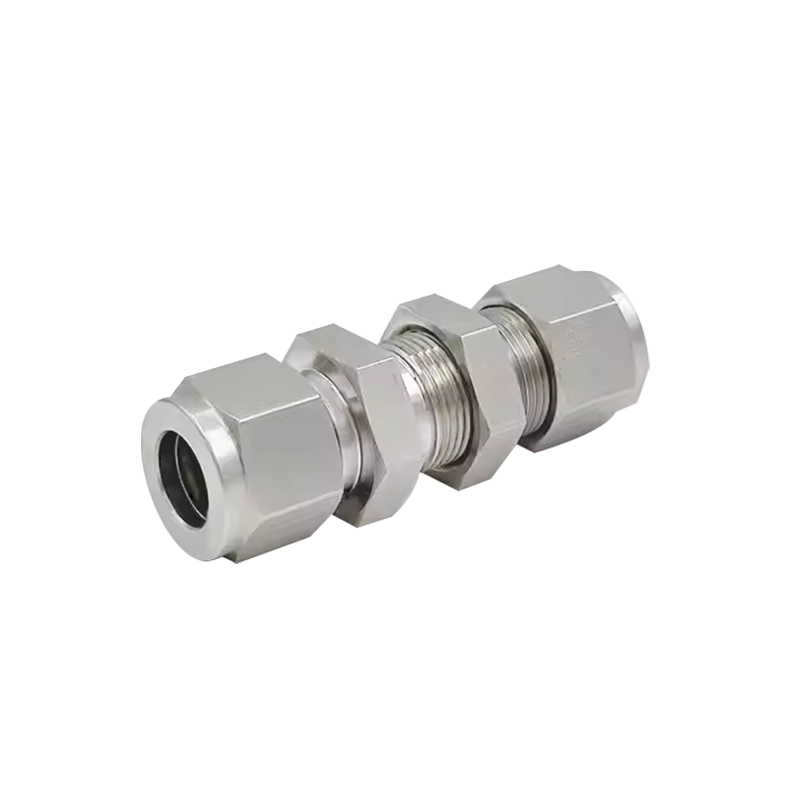

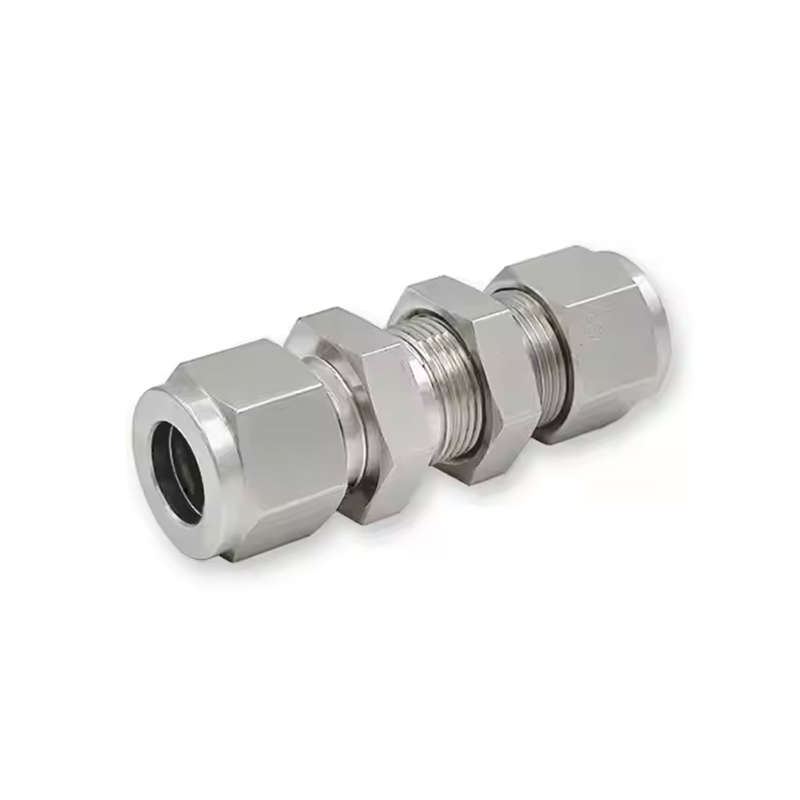

Nerezové přepážkové kování

Spojky s přepážkou z nerezové oceli se vyrábí kovacím procesem, což je metoda tváření materiálů z nerezové oceli působením tlakových sil k vytvoření požadovaného tvaru. Tato technika vytváří hustší strukturu s lepšími mechanickými vlastnostmi, protože zrna materiálu jsou vyrovnána ve směru působící síly. Používá typ kompresního spojení, což je jedna z nejpoužívanějších metod pro vytvoření bezpečných, nepropustných spojení v různých průmyslových aplikacích. V kompresním spojení je objímka stlačena na trubku nebo trubku, čímž se vytvoří těsné těsnění, které zabraňuje úniku jakéhokoli média. Tento mechanismus zajišťuje, že armatura drží trubici pevně na místě a zabraňuje jakémukoli pohybu nebo rozpojení. Svěrné fitinky se snadno instalují a demontují, protože nevyžadují svařování, pájení nebo jiné složité postupy. Tato jednoduchost zkracuje dobu potřebnou k instalaci.

Kontaktujte nás

PŘEDCHOZÍ: Nerezové armatury s vnějšími koleny DALŠÍ: Žádný další článek

Popis
Parametr

Popis

Materiál: Nerezová ocel

Technika: Kované

Typ: Union

Místo původu: Jiangsu, Čína

Značka: SAM-LOK

Připojení: Kompresní

Struktura: spojka, koleno, T-kus, kříž, přepážka, samčí nebo samičí konektor

Pracovní tlak: 3000-6000 psi

Tvar: Rovný

Kód hlavy: šestiúhelník

Velikost vnějšího průměru: 1/16''-1'', 3mm-25mm

Médium: voda, olej, plyn, kyselina, zásada a tak dále

Speciální úprava: úprava tvrdosti ferule

Ošetření ořechů: osázené stříbrem

Pracovní teplota: -20 až 200 stupňů Celsia

Parametr

T-Tube O.D. (v.)	Základní Objednávání Číslo	Rozměr, v (mm)						Otvor panelu Velikost in. (mm)	Max.Panel Tloušťka in. (mm)
T-Tube O.D. (v.)	Základní Objednávání Číslo	L	C	E	D	F	G	Otvor panelu Velikost in. (mm)	Max.Panel Tloušťka in. (mm)
1/16	-BU-FT1	1,24 (31,5)	0,34 (8,6)	0,05 (1,3)	0,31 (7,9)	0,31 (7,9)	0,31 (7,9)	0,20 (5,2)	0,12 (3,0)
1/8	-BU-FT2	2,02 (51,3)	0,50 (12,7)	0,09 (2,3)	0,44 (11,1)	0,50 (12,7)	0,50 (12,7)	0,33 (8,3)	0,50 (12,7)
3/16	-BU-FT3	2,11 (53,6)	0,54 (13,7)	0,12 (3,0)	0,50 (12,7)	0,56 (14,3)	0,56 (14,3)	0,39 (9,9)	0,50 (12,7)
1/4	-BU-FT4	2,27 (57,7)	0,60 (15,2)	0,19 (4,8)	0,56 (14,3)	0,63 (15,9)	0,63 (15,9)	0,45 (11,5)	0,40 (10,2)
5/16	-BU-FT5	2,39 (60,7)	0,64 (16,3)	0,25 (6,4)	0,63 (15,9)	0,69 (17,5)	0,69 (17,5)	0,52 (13,1)	0,44 (11,2)
3/8	-BU-FT6	2,45 (62,2)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	0,75 (19,1)	0,75 (19,1)	0,58 (14,7)	0,44 (11,2)
1/2	-BU-FT8	2,80 (71,1)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	0,94 (23,8)	0,94 (23,8)	0,76 (19,4)	0,50 (12,7)
5/8	-BU-FT10	2,86 (72,6)	0,96 (24,4)	0,50 (12,7)	1,00 (25,4)	1,06 (27,0)	1,06 (27,0)	0,89 (22,6)	0,50 (12,7)
3/4	-BU-FT12	3,11 (79,0)	0,96 (24,4)	0,62 (15,7)	1,13 (28,6)	1,19 (30,2)	1,19 (30,2)	1,02 (25,8)	0,66 (16,8)
7/8	-BU-FT14	3,33 (84,6)	1,02 (25,9)	0,72 (18,3)	1,25 (31,8)	1,31 (33,3)	1,37 (34,9)	1,14 (29,0)	0,75 (19,1)
1	-BU-FT16	3,77 (95,8)	1,23 (31,2)	0,88 (22,4)	1,50 (38,1)	1,63 (41,3)	1,63 (41,3)	1,33 (33,7)	0,75 (19,1)
11/4	-BU-FT20	4,85 (123,2)	1,62 (41,1)	1,09 (27,8)	1,87 (47,6)	1,87 (47,6)	1,87 (47,6)	1,64 (41,7)	0,75 (19,1)
11/2	-BU-FT24	5,48 (139,2)	1,97 (50,0)	1,34 (34,0)	2,25 (57,2)	2,25 (57,2)	2,25 (57,2)	1,95 (49,6)	0,75 (19,1)

T-Tube O.D. (mm)	Základní Objednávání Číslo	Rozměr, mm (in)						Otvor panelu Size in. (mm)	Max.Panel Tloušťka in. (mm)
T-Tube O.D. (mm)	Základní Objednávání Číslo	L	C	E	D	F	G	Otvor panelu Size in. (mm)	Max.Panel Tloušťka in. (mm)
3	-BU-MT3	51,3 (2,02)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)	14,0 (0,55)	8,3 (0,33)	12,7 (0,50)
4	-BU-MT4	53,6 (2,11)	13,7 (0,54)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)	14,0 (0,55)	9,9 (0,39)	12,7 (0,50)
6	-BU-MT6	57,7 (2,27)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	16,0 (0,63)	16,0 (0,63)	11,5 (0,45)	10,2 (0,40)
8	-BU-MT8	61,0 (2,40)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	18,0 (0,71)	18,0 (0,71)	13,1 (0,52)	11,2 (0,44)
10	-BU-MT10	63,7 (2,51)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	22,0 (0,87)	22,0 (0,87)	16,3 (0,64)	11,2 (0,44)
12	-BU-MT12	71,0 (2,80)	22,8 (0,90)	9,5 (0,37)	22,0 (0,87)	24,0 (0,94)	24,0 (0,94)	19,5 (0,77)	12,7 (0,50)
14	-BU-MT14	72,5 (2,85)	24,4 (0,96)	11,1 (0,44)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,5 (0,89)	12,7 (0,50)
15	-BU-MT15	72,5 (2,85)	24,4 (0,96)	11,9 (0,47)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,8 (0,90)	12,7 (0,50)
16	-BU-MT16	72,5 (2,85)	24,4 (0,96)	12,7 (0,50)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,8 (0,90)	12,7 (0,50)
18	-BU-MT18	78,9 (3,11)	24,4 (0,96)	15,1 (0,59)	30,0 (1,18)	30,0 (1,18)	30,0 (1,18)	26,0 (1,02)	16,8 (0,66)
20	-BU-MT20	84,5 (3,33)	26,0 (1,02)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)	350 (1,38)	29,0 (1,14)	19,0 (0,75)
25	-BU-MT25	96,0 (3,78)	31,3 (1,23)	21,8 (0,86)	38,0 (1,50)	41,0 (1,61)	41,0 (1,61)	34,0 (1,34)	19,0 (0,75)
30	-BU-MT30	124,0 (4,88)	39,6 (1,56)	26,2 (1,03)	50,0 (1,97)	50,0 (1,97)	50,0 (1,97)	40,5 (1,59)	19,0 (0,75)
32	-BU-MT32	128,0 (5,04)	42,0 (1,65)	28,6 (1,13)	50,0 (1,97)	50,0 (1,97)	50,0 (1,97)	42,5 (1,67)	19,0 (0,75)
38	-BU-MT38	145,0 (5,71)	49,4 (1,94)	33,7 (1,33)	60,0 (2,36)	60,0 (2,36)	60,0 (2,36)	50,5 (1,99)	19,0 (0,75)
