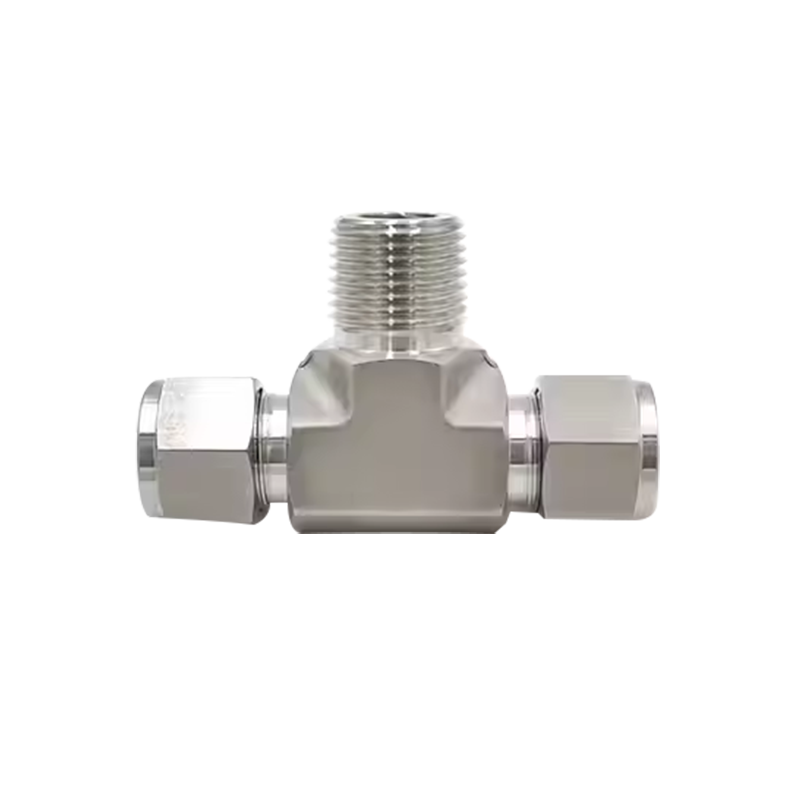

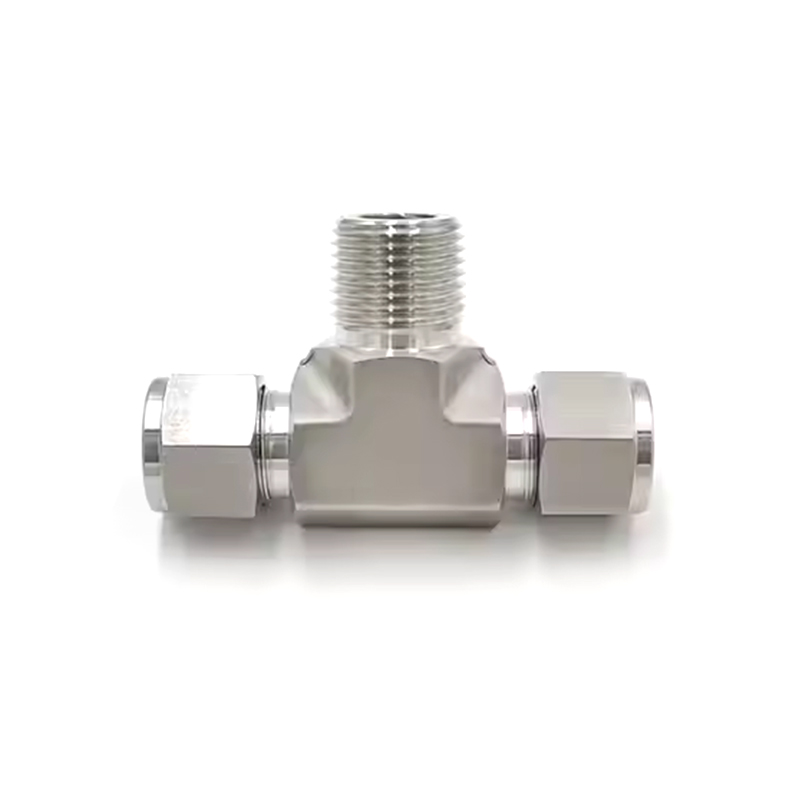

Nerezové dvojité objímky mužské větve

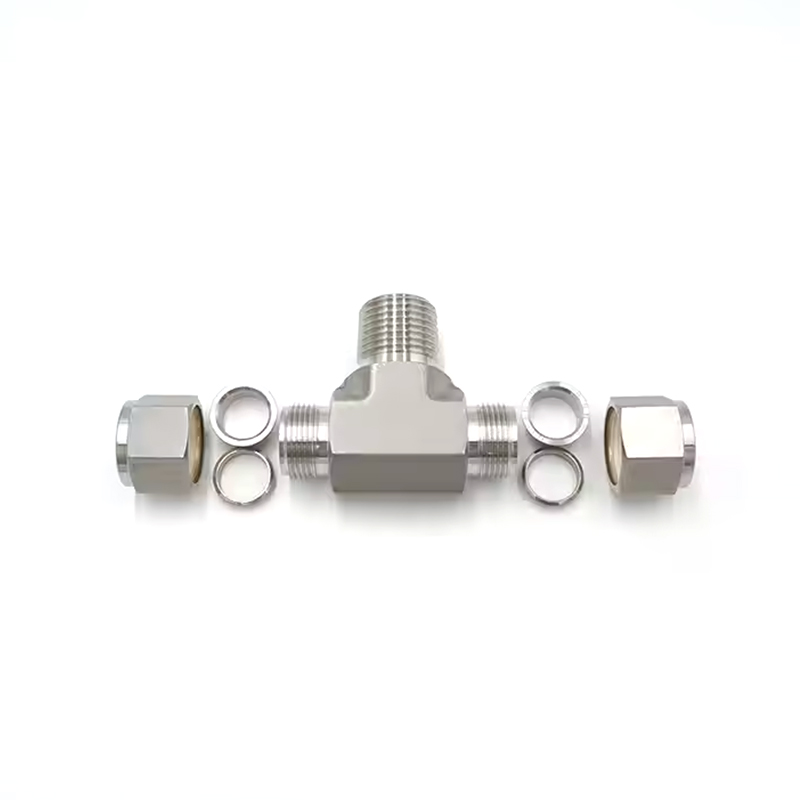

Vnitřní kužel nerezové oceli Double Ferrules Male Branch Tee je zrcadlově leštěný, s hladkým a bezchybným povrchem, který snižuje třecí odpor proudění tekutiny a pokles tlaku tekutiny. Leštění zrcadel může nejen zlepšit účinnost proudění tekutiny, ale také účinně zabránit ulpívání nečistot, minerálů nebo mikroorganismů, čímž zajistí čistotu tekutiny a splní přísné hygienické požadavky. Tento druh potrubních součástí je plně žíhaný. Proces žíhání činí vnitřní strukturu kovu jednotnější a stabilnější a zvyšuje odolnost proti tlaku a únavě. Žíháním může trubka udržovat pevnost ve vysokoteplotním pracovním prostředí a zabránit strukturální deformaci nebo koncentraci napětí způsobené změnami teploty. Využívá metodu spojení s dvojitou svorkou, aby se dosáhlo silného utěsnění mezi trubkou a spojem pomocí dvou svorek. Struktura dvojité svorky má vynikající odolnost proti vibracím a dokáže udržet těsné spojení při dlouhodobých vibracích nebo vysokotlakých výkyvech potrubí, aby se zabránilo uvolnění nebo netěsnosti spoje způsobené vibracemi. Ve vysokotlakých systémech mohou dvojité svorkové spoje účinně zabránit úniku kapaliny a zlepšit bezpečnost a stabilitu systému.

Kontaktujte nás

PREV: Nerezové přepážkové kování DALŠÍ: Žádný další článek

Popište
Parametr

Popište

Technika: Kované

Typ: Union

Místo původu: Jiangsu, Čína (pevnina)

Číslo modelu: Union Fitting

Značka: SAM-LOK

Připojení: dvojitá objímka

Tvar: Tričko

Kód hlavy: Hexagon

Velikost vnějšího průměru: 1/16''-1'', 3mm-25mm

Pracovní tlak: až 6000 psi

Médium: voda, olej, plyn, kyselina, zásada a tak dále

Speciální úprava: úprava tvrdosti ferule

Ošetření ořechů: osázené stříbrem

Zpracování trubek: plně žíhané

Vnitřní kužel: zpracování zrcadlovým leštěním

Pracovní teplota: -20 až 200 stupňů Celsia

Parametr

T-Tube 0.D. (v.)	P-NPT VELIKOST	Základní Objednávání Číslo	Rozměr, v (mm)
T-Tube 0.D. (v.)	P-NPT VELIKOST	Základní Objednávání Číslo	L	C	D	F	E	B	Lx
1/8	1/8	-MBT-FT2-MN2	0,93 (23,6)	0,50 (12,7)	0,44 (11,1)	0,44 (11,1)	0,09 (2,3)	0,38 (9,7)	0,70 (178)
1/8	1/4	-MBT-FT2-MN4	0,97 (24,6)	0,50 (12,7)	0,44 (11,1)	0,50 (12,7)	0,09 (2,3)	0,56 (14,2)	0,92 (23,4)
3/16	1/8	-MBT-FT3-MN2	0,96 (24,4)	0,54 (13,7)	0,50 (12,7)	0,44 (11,1)	0,12 (3,0)	0,38 (9,7)	0,70 (17,8)
1/4	1/8	-MBT-FT4-MN2	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)	0,38 (9,7)	0,74 (18,8)
1/4	1/4	-MBT-FT4-MN4	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)	0,56 (14,2)	0,92 (23,4)
5/16	1/8	-MBT-FT5-MN2	1,17 (29,7)	0,64 (16,3)	0,63 (15,9)	0,63 (15,9)	0,19 (4,8)	0,38 (9,7)	0,82 (20,8)
5/16	1/4	-MBT-FT5-MN4	1,17 (29,7)	0,64 (16,3)	0,63 (15,9)	0,63 (15,9)	0,25 (6,4)	0,56 (14,2)	1,01 (25,7)
3/8	1/4	-MBT-FT6-MN4	1,20 (30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (15,9)	0,28 (Z.1)	0,56 (14,2)	1,00 (25,4)
3/8	3/8	-MBT-FT6-MN6	1,31 (33,3)	0,66 (16,8)	0,69 (17,5)	0,81 (20,6)	0,28 (Z.1)	0,56 (14,2)	1.11 (28.2)
1/2	3/8	-MBT-FT8-MN6	1,42 (36,1)	0,90 (22,9)	0,87 (22,2)	0,81 (20,6)	0,38 (9,7)	0,56 (14,2)	1.11 (28.2)
1/2	1/2	-MBT-FT8-MN8	1,42 (36,1)	0,90 (22,9)	0,87 (22,2)	0,81 (20,6)	0,41 (10,4)	0,75 (19,1)	1,30 (33,0)
5/8	1/2	-MBT-FT10-MN8	1,53 (38,9)	0,96 (24,4)	1,00 (25,4)	1,00 (25,4)	0,47 (11,9)	0,75 (19,1)	1,41 (35,8)
3/4	3/4	-MBT-FT12-MN12	1,57 (39,9)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)	0,75 (19,1)	1,45 (36,8)
7/8	3/4	-MBT-FT14-MN12	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,31 (33,3)	0,62 (15,7)	0,75 (19,1)	1,50 (38,1)
1	3/4	-MBT-FT16-MN12	1,94 (49,3)	1,23 (31,2)	1,50 (38,1)	1,31 (33,3)	0,62 (15,7)	0,75 (19,1)	1,67 (42,4)
1	1	-MBT-FT16-MN16	1,94 (49,3)	1,23 (31,2)	1,50 (38,1)	1,37 (34,9)	0,88 (22,4)	0,94 (23,9)	184 (46,7)

T-Tube O.D. (mm)	P-NPT VELIKOST	Základní objednávání Číslo	Rozměr, mm (in)
T-Tube O.D. (mm)	P-NPT VELIKOST	Základní objednávání Číslo	L	C	D	F	E	B	Lx
6	1/8	-MBT-MT6-MN2	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)	9,7 (0,38)	18,8 (0,74)
6	1/4	-MBT-MT6-MN4	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)	14,2 (0,56)	23,4 (0,92)
8	1/8	-MBT-MT8-MN2	29,9 (1,18)	16,2 (0,64)	16,0 (0,63)	15,9 (0,63)	4,8 (0,19)	9,7 (0,38)	20,8 (0,82)
8	1/4	-MBT-MT8-MN4	29,9 (1,18)	16,2 (0,64)	16,0 (0,63)	15,9 (0,63)	6,4 (025)	14,2 (0,56)	25,4 (1,00)
10	1/4	-MBT-MT10-MN4	33,5 (1,32)	17,2 (0,68)	19,0 (0,75)	20,6 (0,81)	7,9 (0,31)	14,2 (0,56)	28,2 (1,11)
10	3/8	-MBT-MT10-MN6	33,5 (1,32)	17,2 (0,68)	19,0 (0,75)	20,6 (0,81)	7,9 (0,31)	14,2 (0,56)	28,2 (1,11)
12	1/4	-MBT-MT12-MN4	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	7,9 (0,31)	14,2 (0,56)	28,2 (1,11)
12	3/8	-MBT-MT12-MN6	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)	14,2 (0,56)	28,2 (1,11)
12	1/2	-MBT-MT12-MN8	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)	19,1 (0,75)	33,0 (1,30)
16	1/2	-MBT-MT16-MN8	38,8 (1,53)	24,4 (0,96)	25,0 (0,98)	25,4 (1,00)	11,9 (0,47)	19,1 (0,75)	35,8 (1,41) $ $
