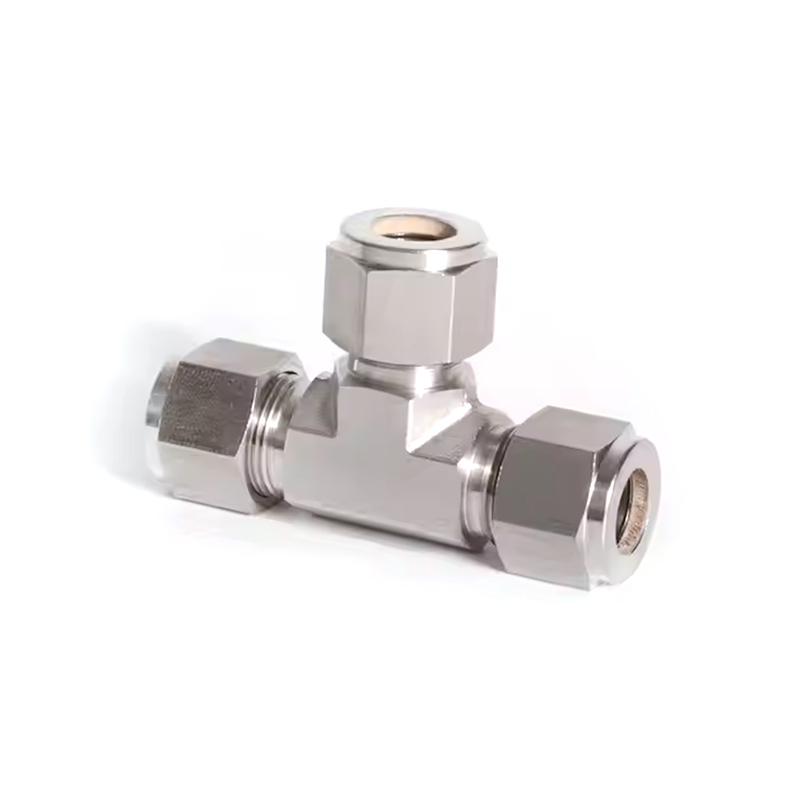

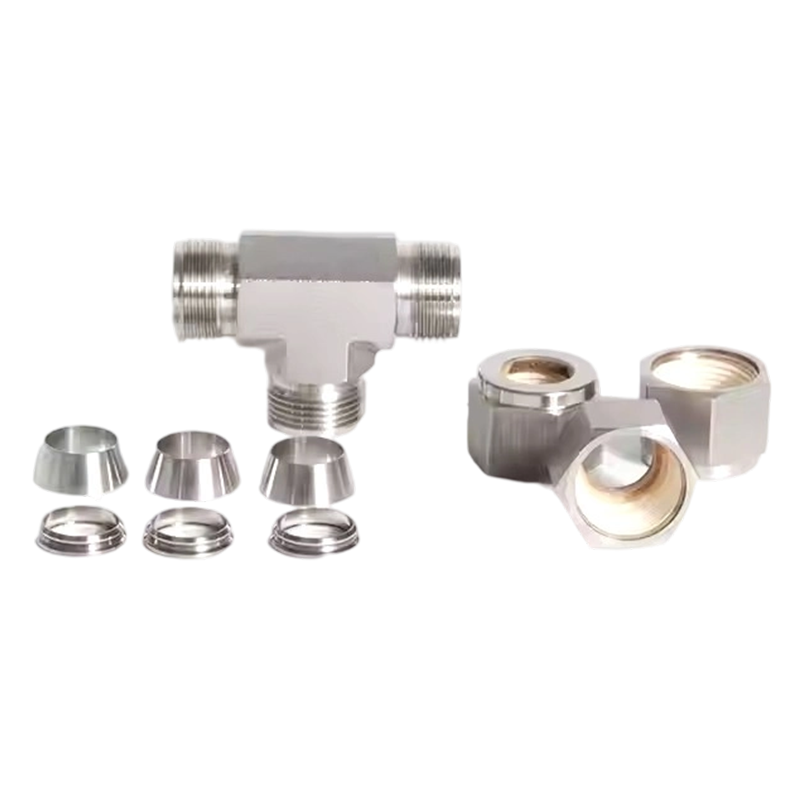

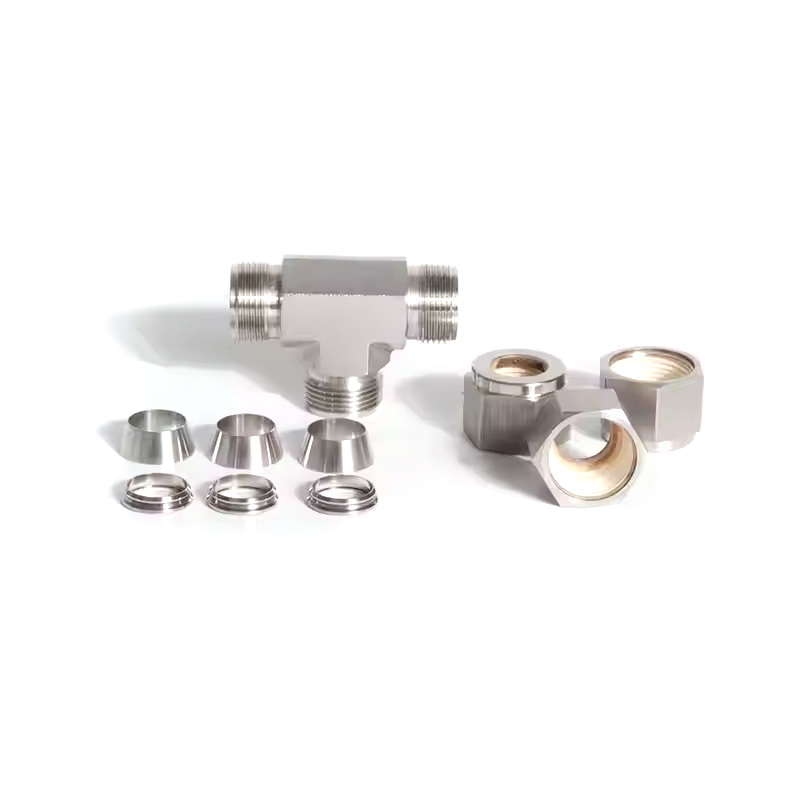

Nerezové T-spojky pro kompresní trubky

Nerezové T-spojky kompresních trubek spojují tři trubky v jednom spoji, což umožňuje přesměrování toku kapaliny nebo plynu. T-kusy jsou nezbytné v mnoha systémech, jako jsou systémy zásobování vodou, chemické reaktory a přepravní potrubí zemního plynu, kde je nutné rozdělit tok nebo vytvořit spojení ve více směrech. Konstrukce tvaru T zajišťuje, že proudění tekutiny zůstává vyvážené a že systém udržuje integritu pod tlakem. Tato armatura má vnější průměr (OD) v rozmezí od 1/16" do 1" (3 mm až 25 mm), což je univerzální a vhodné pro malé i velké systémy. Široká škála velikostí je kompatibilní s různými velikostmi potrubí, což zajišťuje, že armaturu lze bez problémů integrovat do různých systémů dodávky kapalin nebo plynu. Je navržen tak, aby zvládal pracovní tlaky až 6000 psi. I při silném tlaku si armatura může zachovat svou integritu a těsnění, což zajišťuje bezpečný a efektivní provoz. Vysokotlaké hodnocení také umožňuje jeho použití v hydraulických systémech a vysokotlakých čisticích systémech.

Kontaktujte nás

PŘEDCHOZÍ: Nerezové tvarovky pro křížové kompresní trubky DALŠÍ: Žádný další článek

Popis
Parametr

Popis

Technika: Kované

Typ: Union

Místo původu: Jiangsu, Čína (pevnina)

Číslo modelu: Union Fitting

Značka: SAM-LOK

Připojení: dvojitá objímka

Tvar: Tričko

Kód hlavy: Hexagon

Velikost vnějšího průměru: 1/16''-1'', 3mm-25mm

Pracovní tlak: až 6000 psi

Médium: voda, olej, plyn, kyselina, zásada a tak dále

Speciální úprava: úprava tvrdosti ferule

Ošetření ořechů: osázené stříbrem

Zpracování trubek: plně žíhané

Vnitřní kužel: zpracování zrcadlovým leštěním

Pracovní teplota: -20 až 200 stupňů Celsia

Parametr

T-Tube O.D. (v.)	Základní Objednávání Číslo	Rozměr, v. (mm)
T-Tube O.D. (v.)	Základní Objednávání Číslo	L	C	D	F	E
1/16	UT-FT1	0,70 (17,8)	0,34 (8,6)	0,31 (7,9)	0,37 (9,5)	0,05 (1,3)
1/8	-UT-FT2	0,96 (24,4)	0,50 (12,7)	0,44 (11,1)	0,37 (9,5)	0,09 (2,3)
3/16	-UT-FT3	0,96 (24,4)	0,54 (13,7)	0,50 (12,7)	0,44 (11,1)	0,12 (3,0)
1/4	-UT-FT4	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
5/16	-UT-FT5	1,17 (29,7)	0,64 (16,2)	0,63 (15,9)	0,63 (15,9)	0,25 (6,4)
3/8	-UT-FT6	1,20 (30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (15,9)	0,28 (7,1)
1/2	-UT-FT8	1,42 (36,1)	0,90 (22,9)	0,87 (22,2)	0,81 (20,6)	0,41 (10,4)
5/8	-UT-FT10	1,53 (38,9)	0,96 (24,4)	1,00 (25,4)	1,00 (25,4)	0,50 (12,7)
3/4	-UT-FT12	1,57 (39,9)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UT-FT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UT-FT16	1,93 (49,0)	1,23 (31,2)	1,50 (38,1)	1,37 (34,9)	0,88 (22,4)
11/8	-UT-FT18	2,17 (55,1)	1,23 (31,2)	1,81 (46,0)	1,69 (42,9)	0,97 (24,6)
11/4	-UT-FT20	2,62 (66,5)	1,62 (41,1)	1,87 (47,6)	1,69 (42,9)	1,09 (27,7)
11/2	-UT-FT24	3,07 (78,0)	1,97 (50,0)	2,25 (57,2)	2,00 (50,8)	1,34 (34,0)

T-Tube O.D. (mm)	Základní Objednávání Číslo	Rozměr, mm (palce)
T-Tube O.D. (mm)	Základní Objednávání Číslo	L	C	D	F	E
2	-UT-MT2	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	1,7 (0,07)
3	-UT-MT3	22,3 (088)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UT-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UT-MT6	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)
8	-UT-MT8	29,9 (1,18)	16,2 (0,64)	16,0 (0,63)	15,9 (0,63)	6,4 (0,25)
10	-UT-MT10	31,5 (1,24)	17,2 (0,68)	19,0 (0,75)	17,5 (0,69)	7,9 (0,31)
12	-UT-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
14	-UT-MT14	38,8 (1,53)	24,4 (096)	25,0 (098)	25,4 (1,00)	11,1 (0,44)
15	-UT-MT15	38,8 (1,53)	24,4 (096)	25,0 (0,98)	25,4 (1,00)	11,9 (0,47)
16	-UT-MT16	38,8 (1,53)	24,4 (096)	25,0 (098)	25,4 (1,00)	12,7 (0,50)
18	-UT-MT18	38,8 (1,53)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-UT-MT20	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UT-MT22	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UT-MT25	49,1 (1,93)	31,3 (1,23)	38,0 (1,50)	34,9 (1,37)	21,8 (0,86)
28	-UT-MT28	64,0 (2,52)	36,6 (1,44)	46,0 (1,81)	42,9 (1,69)	21,8 (086)
30	-UT-MT30	69,9 (2,75)	39,6 (1,56)	50,0 (1,97)	42,9 (1,69)	26,2 (1,03)
32	-UT-MT32	72,3 (2,85)	42,0 (1,65)	50,0 (1,97)	42,9 (1,69)	28,6 (1,13)
38	-UT-MT38	84,0 (3,31)	49,4 (1,94)	60,0 (2,36)	50,8 (2,00)	33,7 (1,33) $ $

Nantong Samson Precision Industry Co., Ltd.

S více než 13 lety zkušeností v oboru je Nantong Samson Čínský Nerezové T-spojky pro kompresní trubky výrobce a Nerezové T-spojky pro kompresní trubky továrna. Certifikováno ISO, s přísnou kontrolou kvality. Naše výjimečné služby a konkurenceschopné ceny nabízejí vynikající hodnotu.

Naše výrobky jsou vyváženy do Evropy, Severní Ameriky, Jižní Ameriky, Austrálie, Ruska, Středního východu a jihovýchodní Asie. Jsou oblíbené u velkoobchodníků, maloobchodníků, poskytovatelů služeb a továren, čímž budujeme silná a trvalá partnerství založená na důvěře a kvalitě.
