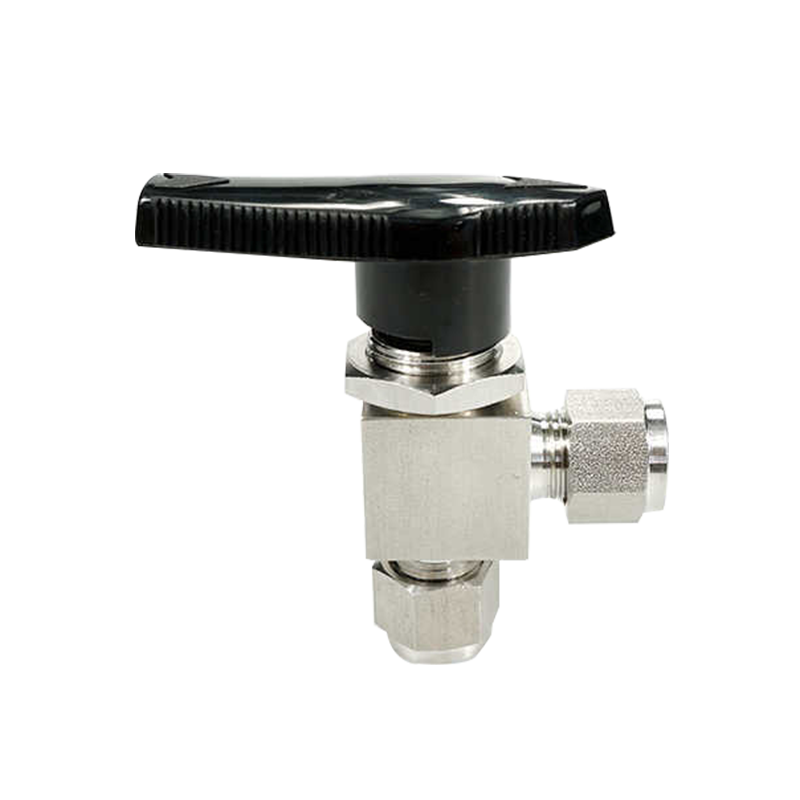

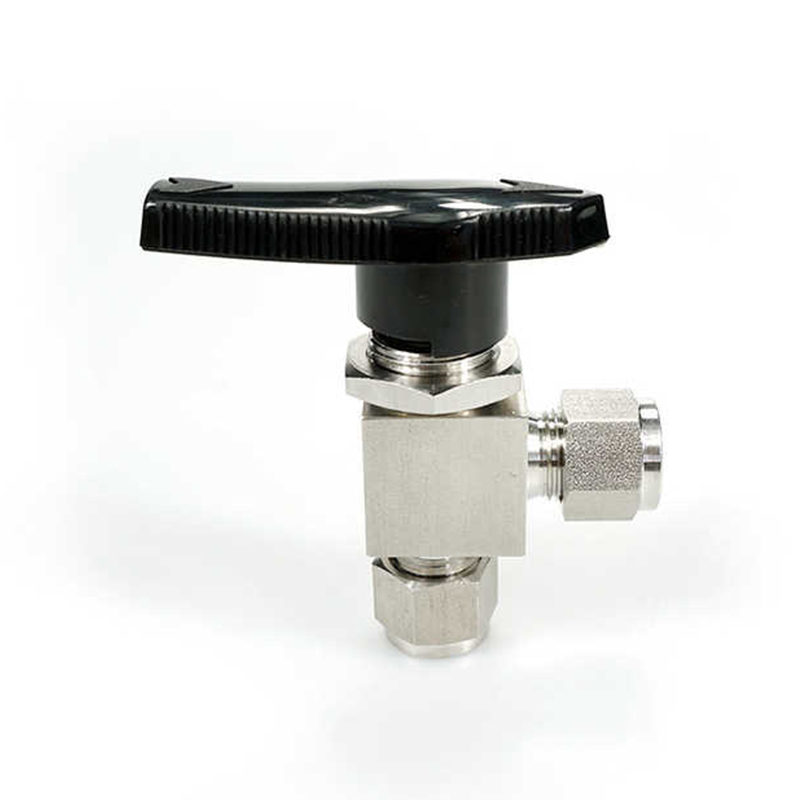

Dvojitý kulový ventil z nerezové oceli s úhlem 90 stupňů

90stupňový úhlový kulový ventil z nerezové oceli s dvojitou objímkou je navržen tak, aby vydržel maximální pracovní tlak 3000 PSIG (207 bar), což zajišťuje stabilní provoz v prostředí s extrémně vysokým tlakem. Tato konstrukce je vhodná zejména pro vysokotlaká potrubí, systémy pro přenos kapalin a plyny. Dokáže udržovat stabilní řízení průtoku, když čelí kolísání tlaku v systému bez úniku nebo selhání. Jedinečná konstrukce horního vstupu tohoto kulového ventilu umožňuje kontrolu a opravu ventilu bez demontáže systému. Díky této inovativní konstrukci mohou uživatelé udržovat ventil bez přerušení výrobního procesu, což výrazně snižuje prostoje zařízení. V ropovodech a plynovodech může ventil účinně řídit tok tekutin a zajistit bezpečný provoz vysokotlakých systémů přenosu ropy a plynu; Kulový ventil má konstrukci mrtvé zóny pro zajištění čistoty kapaliny během přenosu a je vhodný pro aplikace, jako je sterilita, farmaceutická výroba a přesné řízení.

Kontaktujte nás

PŘEDCHOZÍ: Třícestný kulový ventil s dvojitou objímkou z nerezové oceli DALŠÍ: Žádný další článek

Popis
Parametr

Popis

●Provozní tlak až: 3000 psig (207 bar)
●Provozní teplota: -65 °F až 300 °F (-54 °C až 148 °C)
●Velikost od 1/16 palce. na 3/4 palce. nebo 3 mm až 18 mm
●Typy ventilů jsou přímé, třícestné a pravoúhlé
●Jednodílné tělo ventilu a jednodílný kulový hřídel
● Žádné mrtvé zóny, jako je oblast mezi kuličkou a komorou ventilu
●Konstrukce horního vstupu lze zkontrolovat a opravit online po odstranění systému

Parametr

Základní objednávání Číslo	Připojení Typ a velikost	Otvor in. (mm)	CV		Rozměr, v. (mm)
			Rovnou	Úhel	A	C	D	E	F	H
-OIB-MT3-2	3mm Trubka	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24.6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	6mm Trubka	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	8mm Trubka	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	10mm trubka	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	Trubka 12mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	Trubka 14mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38,1)
-OIB-MT14-10-3W
-OIB-MT18-10	Trubka 18mm	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8" trubice	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24.6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4" trubice	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8" trubice	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2" trubice	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4” trubice	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W
