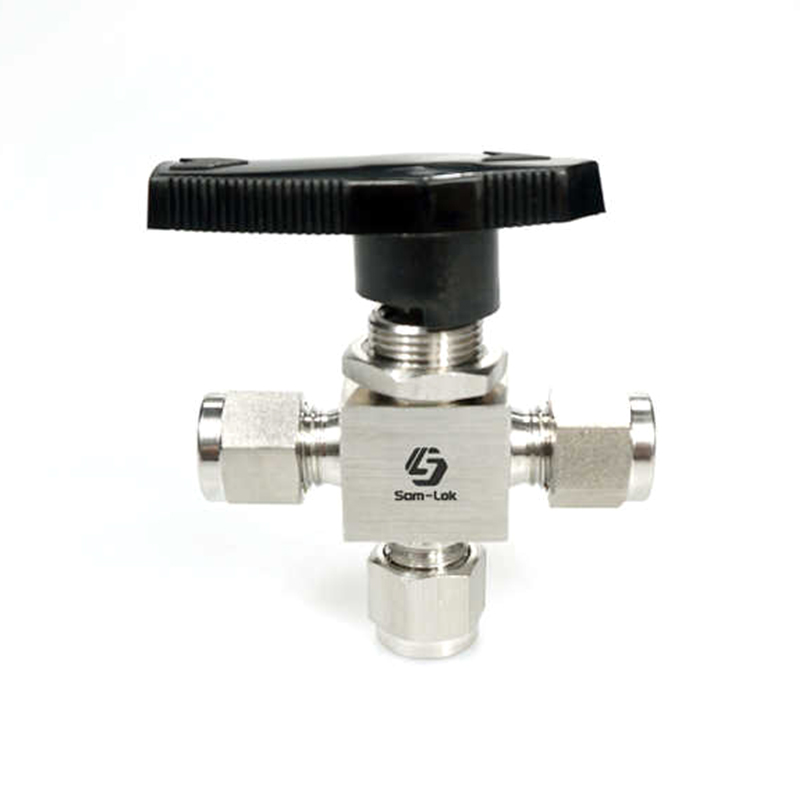

Třícestný kulový ventil s dvojitou objímkou z nerezové oceli

Třícestný kulový ventil s dvojitou objímkou z nerezové oceli je k dispozici v různých velikostech od 1/16 palce do 3/4 palce (nebo 3 mm až 18 mm), aby vyhovoval potřebám různých velikostí potrubí. Rozsah jeho velikostí zahrnuje aplikace od řízení mikroprůtoku až po řízení velkého průtoku. Pro aplikace s omezeným prostorem nebo malými požadavky na průtok je menší velikost velmi vhodná; zatímco u složitých systémů s vysokým průtokem a vysokým tlakem může větší velikost ventilu zajistit, že průtok nebude omezován a bude zaručen účinný provoz systému. Přijímá integrované tělo ventilu a integrovanou konstrukci kulového hřídele, aby se zabránilo problémům s netěsností nebo selháním, které mohou nastat v důsledku vícesložkových spojení v tradičních konstrukcích ventilů. Integrovaná konstrukce těla ventilu a kulového hřídele zlepšuje celkovou pevnost a životnost ventilu a zároveň snižuje potenciální poruchy způsobené chybami při instalaci nebo uvolněnými součástmi.

Kontaktujte nás

PŘEDCHOZÍ: Hydraulický kulový ventil s vnitřním závitem z nerezové oceli DALŠÍ: Žádný další článek

Popis
Parametr

Popis

●Provozní tlak až: 3000 psig (207 bar)
●Provozní teplota: -65 °F až 300 °F (-54 °C až 148 °C)
●Velikost od 1/16 palce. na 3/4 palce. nebo 3 mm až 18 mm
●Typy ventilů jsou přímé, třícestné a pravoúhlé
●Jednodílné tělo ventilu a jednodílný kulový hřídel
● Žádné mrtvé zóny, jako je oblast mezi kuličkou a komorou ventilu
●Konstrukce horního vstupu lze zkontrolovat a opravit online po odstranění systému

Parametr

Základní objednávání Číslo	Připojení Typ a velikost	Otvor in. (mm)	CV		Rozměr, v. (mm)
			Rovnou	Úhel	A	C	D	E	F	H
-OIB-MT3-2	3mm Trubka	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24.6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	6mm Trubka	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	8mm Trubka	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	10mm trubka	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	Trubka 12mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	Trubka 14mm	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38,1)
-OIB-MT14-10-3W
-OIB-MT18-10	Trubka 18mm	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8" trubice	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8.6)	0.97 (24.6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4" trubice	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8" trubice	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2" trubice	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4” trubice	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W

Nantong Samson Precision Industry Co., Ltd.

S více než 13 lety zkušeností v oboru je Nantong Samson Čínský Třícestný kulový ventil s dvojitou objímkou z nerezové oceli výrobce a Třícestný kulový ventil s dvojitou objímkou z nerezové oceli továrna. Certifikováno ISO, s přísnou kontrolou kvality. Naše výjimečné služby a konkurenceschopné ceny nabízejí vynikající hodnotu.

Naše výrobky jsou vyváženy do Evropy, Severní Ameriky, Jižní Ameriky, Austrálie, Ruska, Středního východu a jihovýchodní Asie. Jsou oblíbené u velkoobchodníků, maloobchodníků, poskytovatelů služeb a továren, čímž budujeme silná a trvalá partnerství založená na důvěře a kvalitě.
