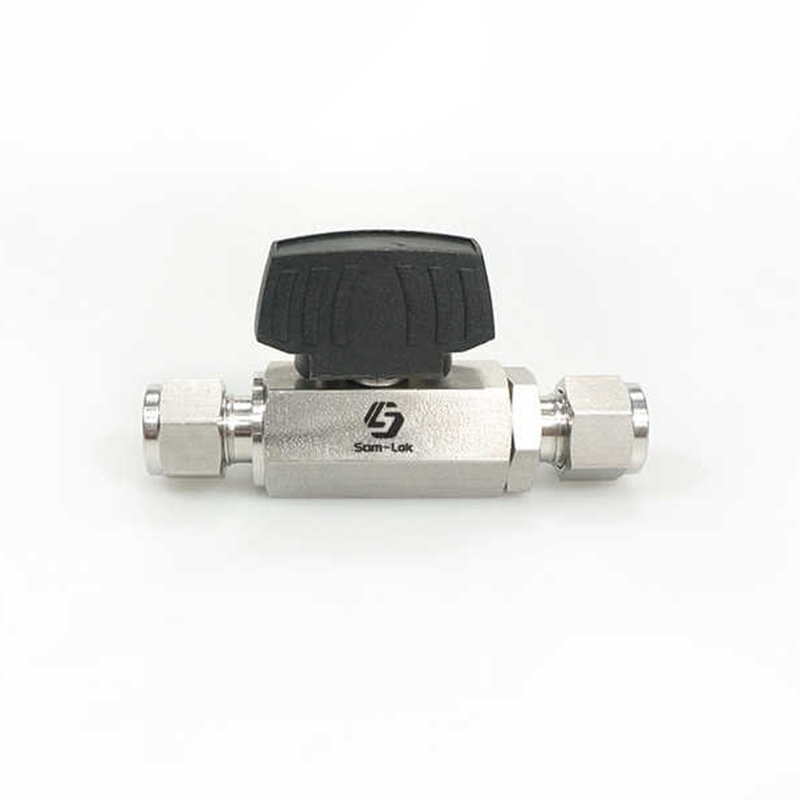

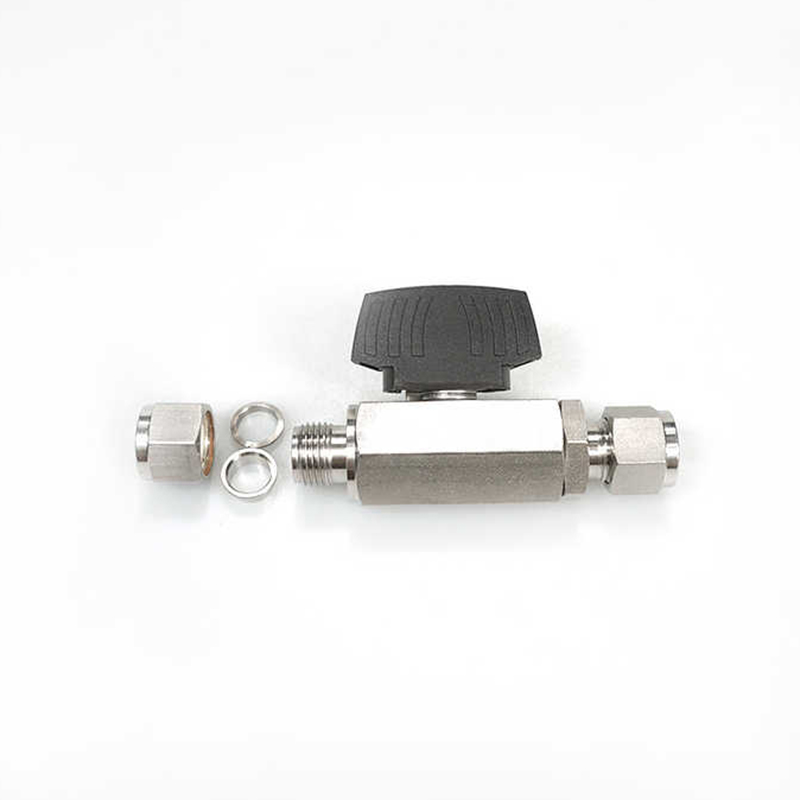

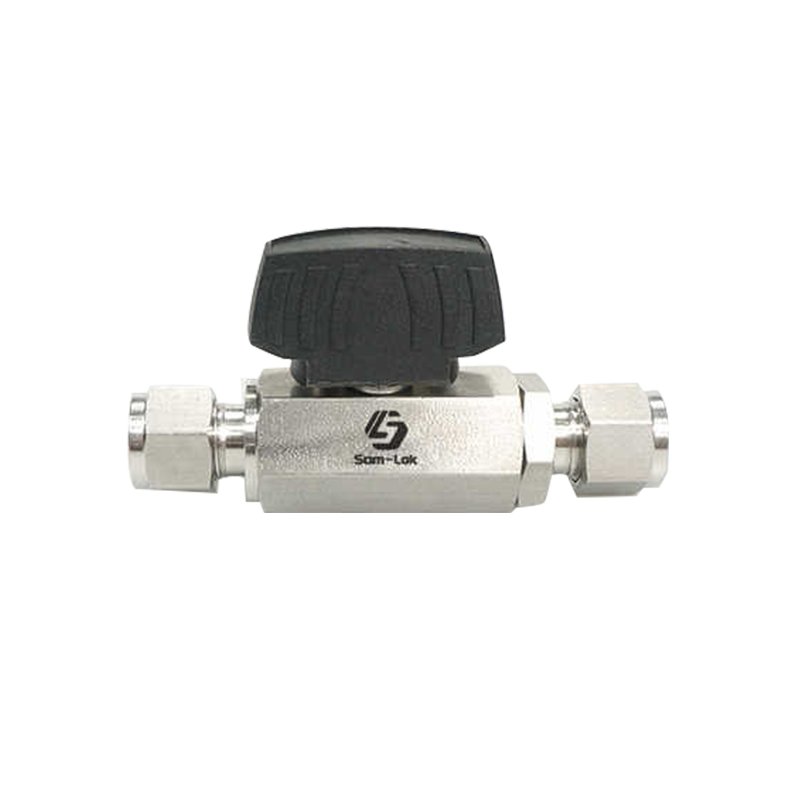

Dvoudílný šestidílný kulový ventil z nerezové oceli

Nerezový dvoudílný šestihranný šestihranný kulový ventil má dvoudílnou konstrukci a je vybaven systémem dvojitého uchycení, který zajišťuje vysoké těsnění, odolnost proti korozi a dlouhodobou stabilitu ventilu. Přijímá integrované tělo ventilu a integrovanou konstrukci kulového hřídele. Tato konstrukce nejen zvyšuje mechanickou pevnost ventilu a snižuje riziko úniku, ale také zajišťuje dlouhodobou stabilitu a utěsnění ventilu. Konstrukce integrovaného kulového hřídele zabraňuje problémům s netěsností, které se mohou vyskytnout u tradičních ventilů v důsledku vícenásobných připojení, díky čemuž je ventil obzvláště spolehlivý v dlouhodobém vysokotlakém a vysoce korozivním prostředí. Kulový ventil má inovativní konstrukci mrtvé zóny, zejména v oblasti mezi koulí a dutinou ventilu není žádná mrtvá zóna. Tato konstrukce může zabránit zadržování tekutiny nebo plynu v dutině ventilu, čímž se snižuje riziko kontaminace, usazování nebo koroze a zajišťuje čistotu tekutiny a efektivní provoz systému.

Kontaktujte nás

PREV: Dvojitý kulový ventil z nerezové oceli s úhlem 90 stupňů DALŠÍ: Žádný další článek

Popište
Parametr

Popište

●Provozní tlak až: 3000 psig (207 bar)
●Provozní teplota: -65 °F až 300 °F (-54 °C až 148 °C)
●Velikost od 1/16 palce. na 3/4 palce. nebo 3 mm až 18 mm
●Typy ventilů jsou přímé, třícestné a pravoúhlé
●Jednodílné tělo ventilu a jednodílná kulová hřídel
● Žádné mrtvé zóny, jako je oblast mezi kuličkou a komorou ventilu
●Konstrukce horního vstupu lze zkontrolovat a opravit online po odstranění systému

Parametr

Základní objednávání Číslo	Připojení Typ a velikost		Otvor in. (mm)	CV	Rozměr, v. (mm)
Základní objednávání Číslo	Připojení Typ a velikost		Otvor in. (mm)	CV	A	B	C	D	W
-HBB-MT6-5	6 mm	Trubice	0.19 (4.8)	1.25	2.57 (65,2)	1.50 (38,1)	2.36 (60,0)	1.18 (30,0)	0.75 (19.1)
-HBB-MT8-5	8 mm	Trubice	0.19 (4.8)	1.25	2.63 (66,8)	1.53 (38,8)	2.36 (60,0)	1.18 (30,0)	0.75 (19.1)
-HBB-MT10-7	10 mm	Trubice	0.28 (7.1)	2.50	2.87 (72,9)	1.68 (42,7)	2.36 (60,0)	1.18 (30,0)	0.87 (22.2)
-HBB-MT12-9	12 mm	Trubice	0.35 (8,9)	6.25	3.15 (80,0)	1.83 (46,5)	3.15 (80,0)	1.54 (39,0)	0.87 (22.2)
-HBB-MT14-9	14 mm	Trubice	0.35 (8,9)	6.25	3.24 (82,2)	1.87 (47,5)	3.15 (80,0)	1.54 (39,0)	0.87 (22.2)
-HBB-MT16-12	16 mm	Trubice	0.47 (12,0)	12.65	3.50 (88,9)	2.00 (50,8)	3.94 (100,0)	2.03 (50,7)	1.26 (32,0)
-HBB-MT18-12	18 mm	Trubice	0.47 (12,0)	12.65	3.50 (88,9)	2.00 (50,8)	3.94 (100,0)	2.03 (50,7)	1.26 (32,0)
-HBB-MT22-16	22 mm	Trubice	0.63 (16,0)	17.35	3.96 (100,6)	2.24 (57,1)	3.94 (100,0)	2.15 (54,8)	1.50 (38,1)
-HBB-MT25-16	25 mm	Trubice	0.63 (16,0)	17.35	4.31 (109,5)	2.42 (61,5)	3.94 (100,0)	2.15 (54,8)	1.50 (38,1)
